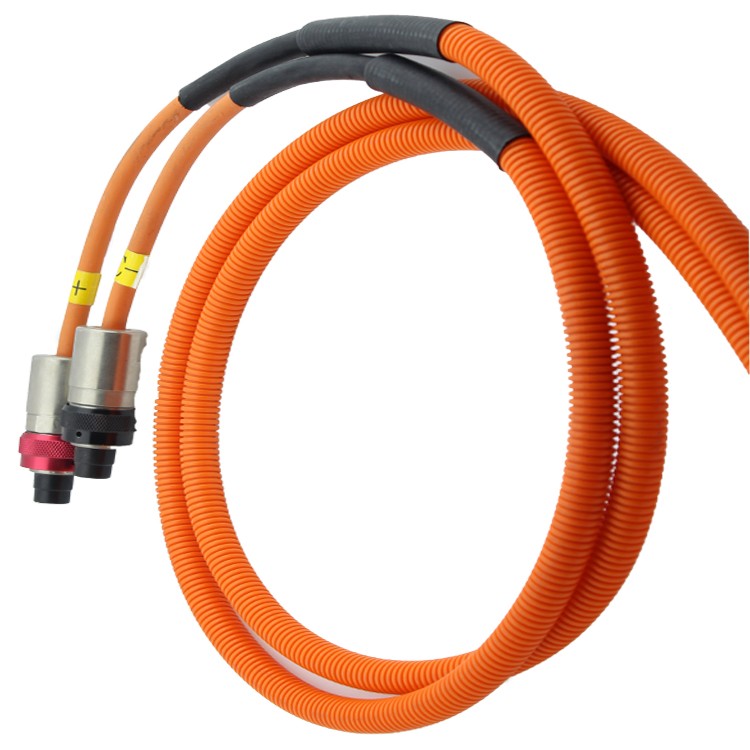

新能源高压线束是新能源汽车中用于传输高电压、大电流的关键部件，其加工过程有严格的要求和规范，以下是新能源高压线束加工的相关内容：
加工流程
- 线材选型：根据新能源汽车的电压、电流需求以及使用环境等因素，选择合适的高压电线。一般要求电线具有良好的绝缘性能、耐高温性能、耐磨损性能和抗电磁干扰性能等。
- 裁线：使用专业的裁线设备，按照设计要求的长度精确裁剪电线。裁线长度应考虑到线束在车辆中的安装位置、连接方式以及预留的余量等因素，确保线束安装后既不会过长导致缠绕，也不会过短影响连接。
- 剥线：采用剥线工具，将电线两端的绝缘层去除一定长度，以便进行端子压接。剥线长度要准确，避免过长或过短，过长会导致绝缘性能下降，过短则会影响端子与电线的连接可靠性。
- 端子压接：将合适的端子套在剥线后的电线上，使用压接工具进行压接。压接过程要确保端子与电线之间有良好的电气连接和机械连接，压接力要符合规定的标准，以保证连接的稳定性和可靠性。压接后还需检查端子的外观，如是否有变形、裂纹等缺陷。
- 预装：将压接好端子的电线按照线束设计图进行初步组装，包括安装各种保护套、波纹管、线夹等辅助部件，对电线进行整理和固定，确保线束的基本形状和结构符合要求。
- 焊接（如有需要）：对于一些可靠性要求较高的连接点，可能需要进行焊接操作，以进一步提高连接的稳定性和导电性。焊接时要注意控制焊接温度和时间，避免对电线和端子造成损坏。
- 检测：对加工好的高压线束进行全面的检测，包括导通性测试、绝缘电阻测试、耐电压测试等，以确保线束的电气性能符合新能源汽车的安全标准和使用要求。同时，还要检查线束的外观是否有损伤、变形、毛刺等缺陷。
- 包装：将检测合格的高压线束进行包装，一般采用塑料袋、纸盒等包装材料，以防止在运输和储存过程中受到损坏。包装上应标明线束的型号、规格、数量等信息，以便于识别和管理。
加工设备
- 裁线机：用于精确裁剪电线，有自动和半自动之分，自动裁线机能够根据预设的长度和数量自动完成裁线操作，效率高且精度高。
- 剥线机：可根据电线的规格和绝缘层材质，选择合适的剥线方式和刀具，实现快速、准确的剥线。
- 压接机：是端子压接的关键设备，有手动、气动和液压等多种类型。液压压接机具有压力大、压接精度高的优点，适用于高压线束等对压接质量要求较高的场合。
- 检测设备：如导通测试仪、绝缘电阻测试仪、耐电压测试仪等，用于对高压线束的电气性能进行检测。这些设备应具备高精度、高可靠性，能够满足新能源汽车行业的严格检测标准。
质量控制
- 原材料检验：对采购的电线、端子、保护套等原材料进行严格的检验，确保其质量符合要求。检查原材料的规格、型号是否与设计要求一致，以及是否有质量证明文件和检验报告。
- 过程检验：在加工过程中，对每个工序进行检验，及时发现和纠正加工过程中的质量问题。例如，在端子压接后，通过外观检查和拉力测试来判断压接质量是否合格。
- 成品检验：对加工完成的高压线束进行全面的检验，除了电气性能检测和外观检查外，还需进行尺寸测量、机械性能测试等，确保线束完全符合设计标准和客户要求。
- 追溯性管理：建立完善的质量追溯体系，对每根高压线束的原材料批次、加工设备、加工人员、加工时间等信息进行记录，以便在出现质量问题时能够迅速追溯到原因，并采取相应的措施进行处理。
