线束长度怎么量才不出争议？

关键不是拿尺子，而是先统一“从哪里量”

线束长度不合格，很多时候不是线真的做错了，而是生产、检验和客户采用了不同的测量起点。有人从导线绝缘皮末端量，有人从端子前端量，还有人把连接器外壳算进去，最后同一根线束会出现几种不同长度。

线束规范IPC/WHMA-A-620 的做法很明确：先在图纸上定义基准点或基准面，再测长度。 没有统一起点，长度公差就没有意义。

线束长度，先看图纸；图纸没写，再用标准默认规则

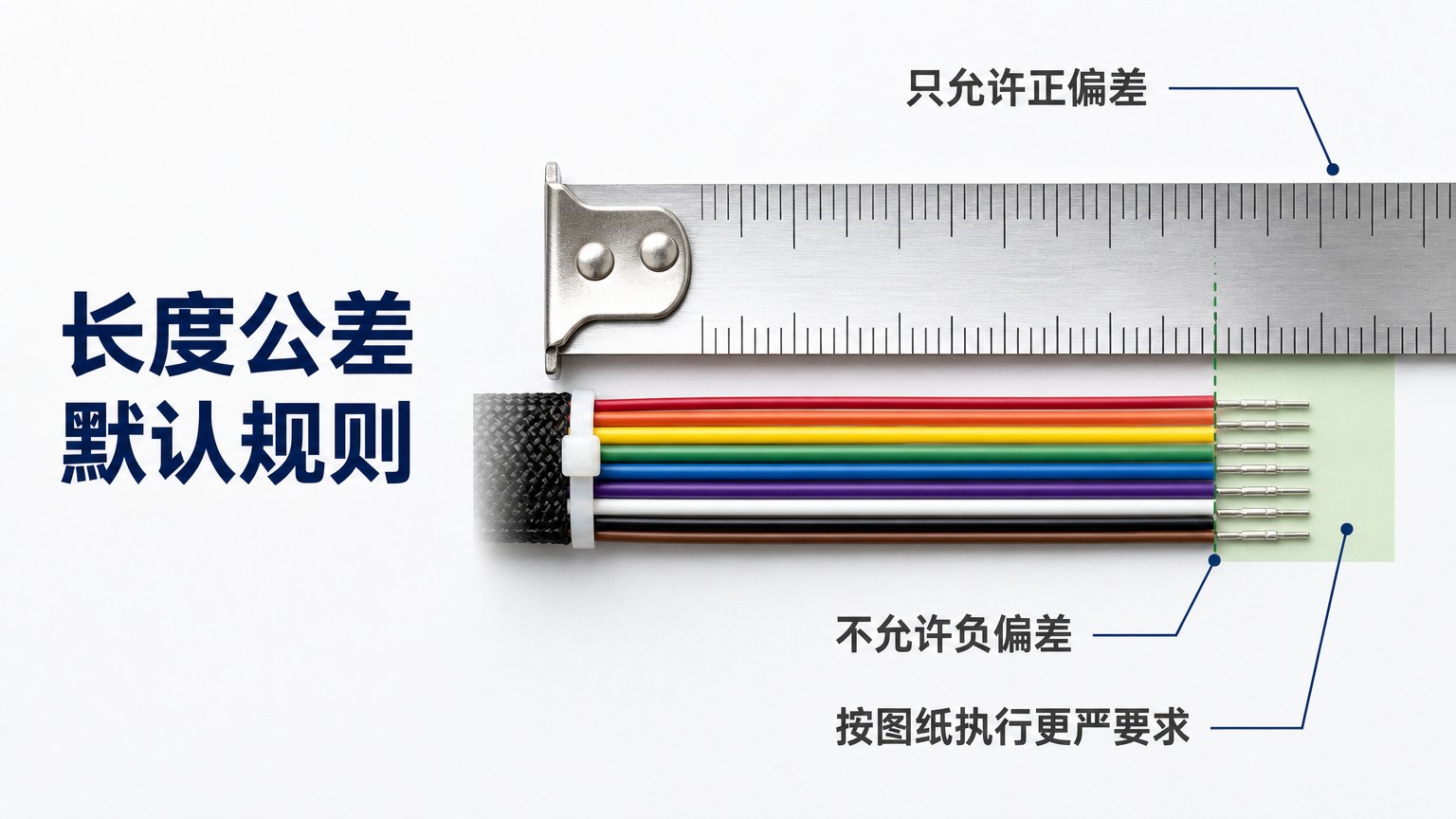

标准规定，若图纸或文件没有另行规定，线缆组件与导线的长度公差可按如下标准执行：

● 长度不超过0.3 m：允许正偏差25 mm，不允许负偏差；

● 大于0.3 m至1.5 m：允许正偏差50 mm，不允许负偏差；

● 大于1.5 m至3 m：允许正偏差100 mm，不允许负偏差；

● 大于3 m至7.5 m：允许正偏差150 mm，不允许负偏差；

● 超过7.5 m：允许正偏差5%，不允许负偏差。

“只允许长、不能短”的逻辑并不表示所有项目都可以随便加长，而是标准在没有客户特殊约定时提供的默认规则。若长度影响空间、阻抗、重量或运动范围，图纸通常会提出更严格要求。

不同端子，基准点不同

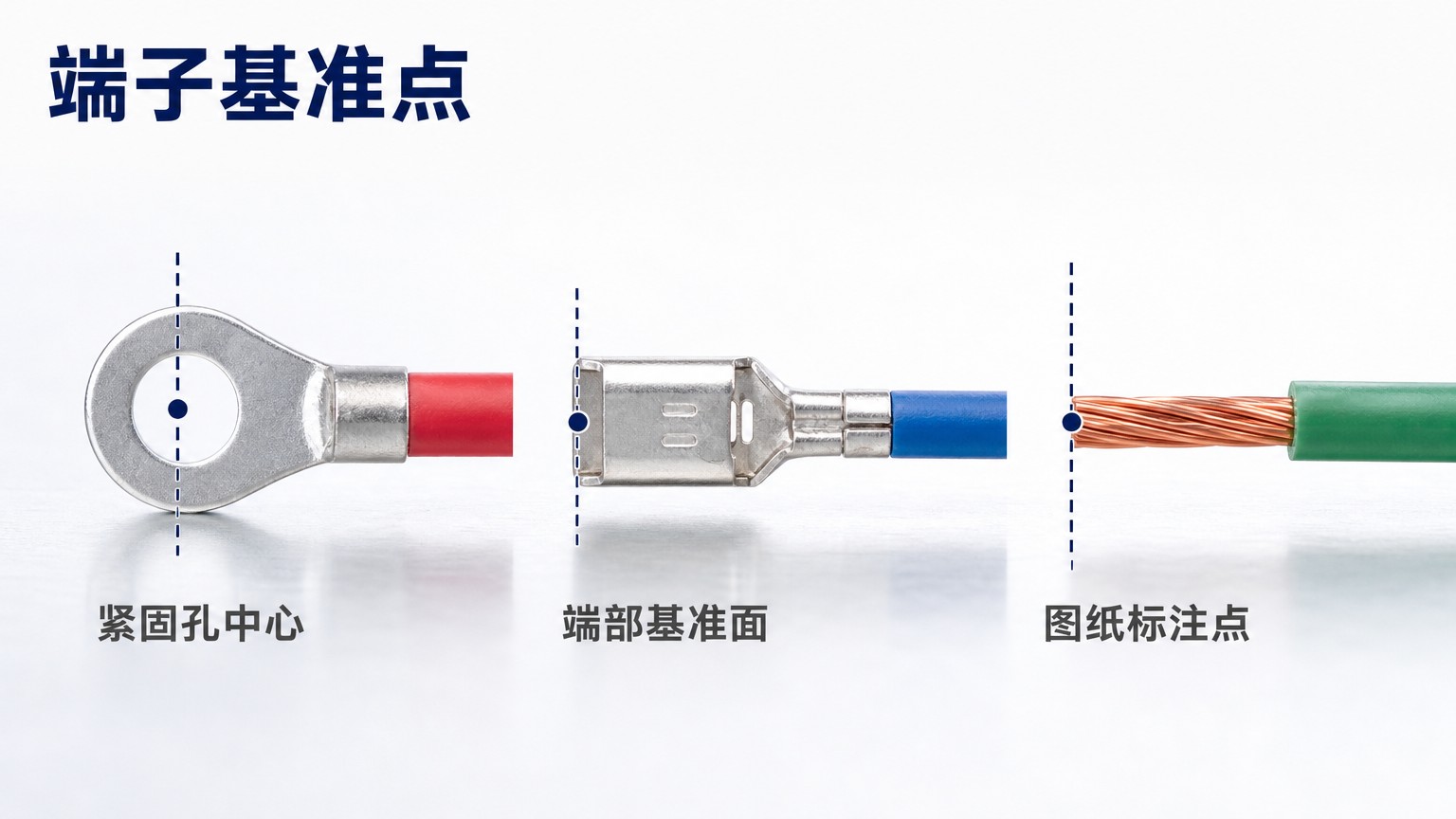

对单根导线，端子类型决定测量起点：

● 环形、钩形、叉形端子，一般取紧固孔中心作为基准点；

● 快速连接器、插塞等端子，一般取端部基准面；

● 无端子的导线，则按图纸标注的两端基准点或基准面测量。

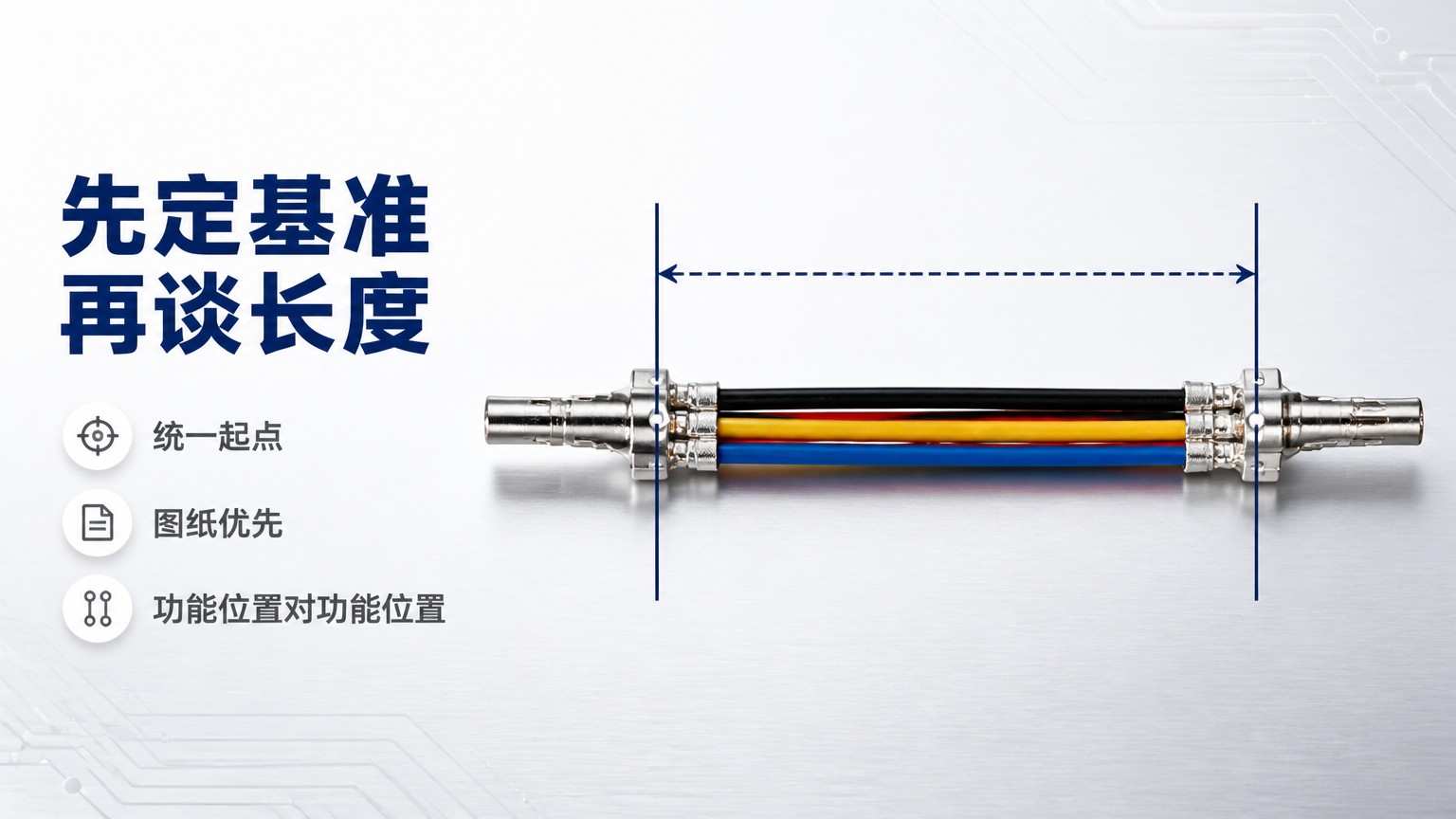

可以把它理解成：不是量“铜线有多长”，而是量成品连接功能位置到功能位置之间的距离。

分叉长度也要有统一起点

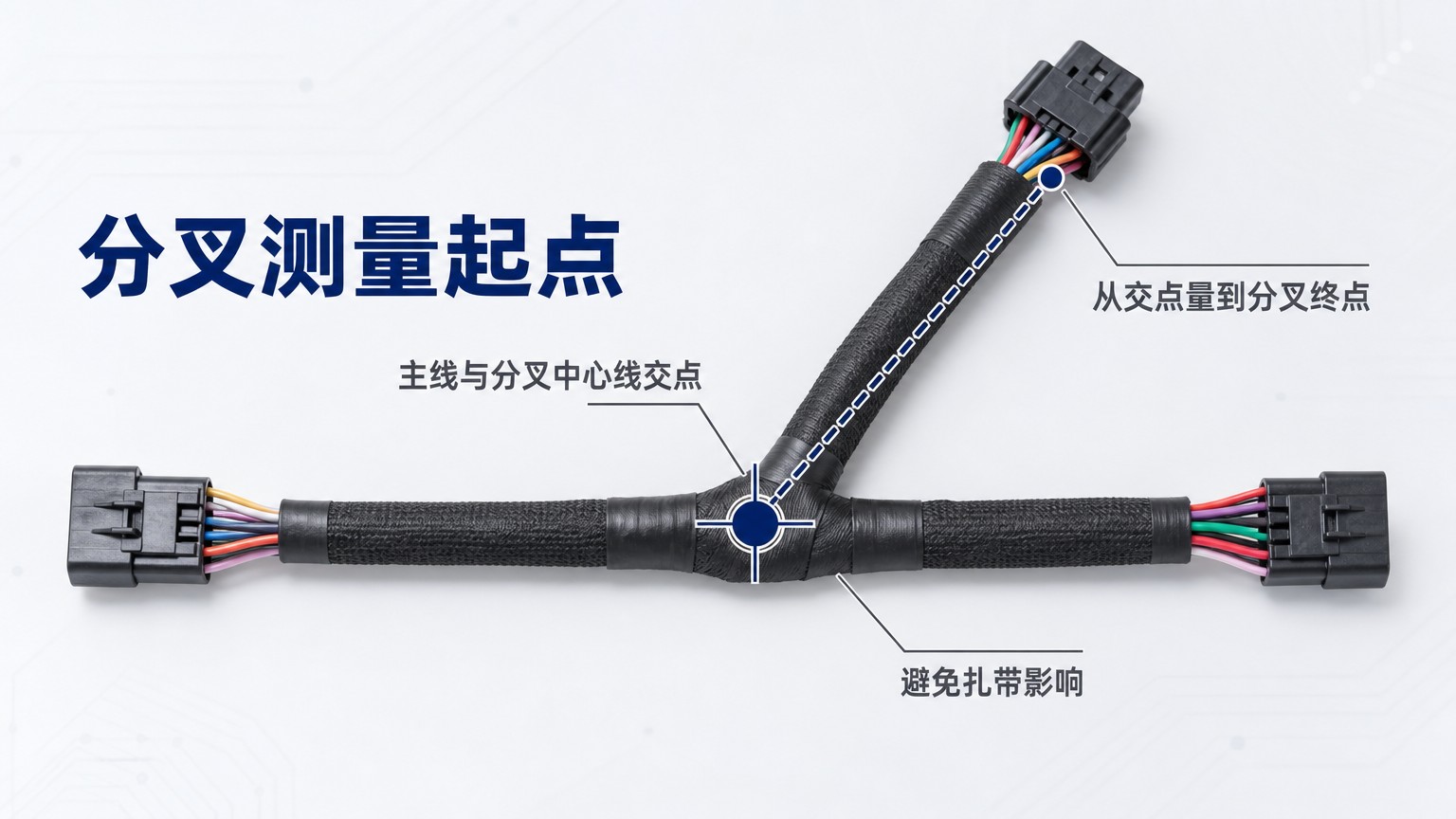

分叉不是从“看起来开始分开”的位置量。标准把主线束中心线与分叉捆扎线中心线的交叉点定义为分叉测量点。分叉长度从这个起点量到分叉终点。

这样做的价值是避免扎带、套管或人为整理方式不同，导致分叉长度测量结果不同。

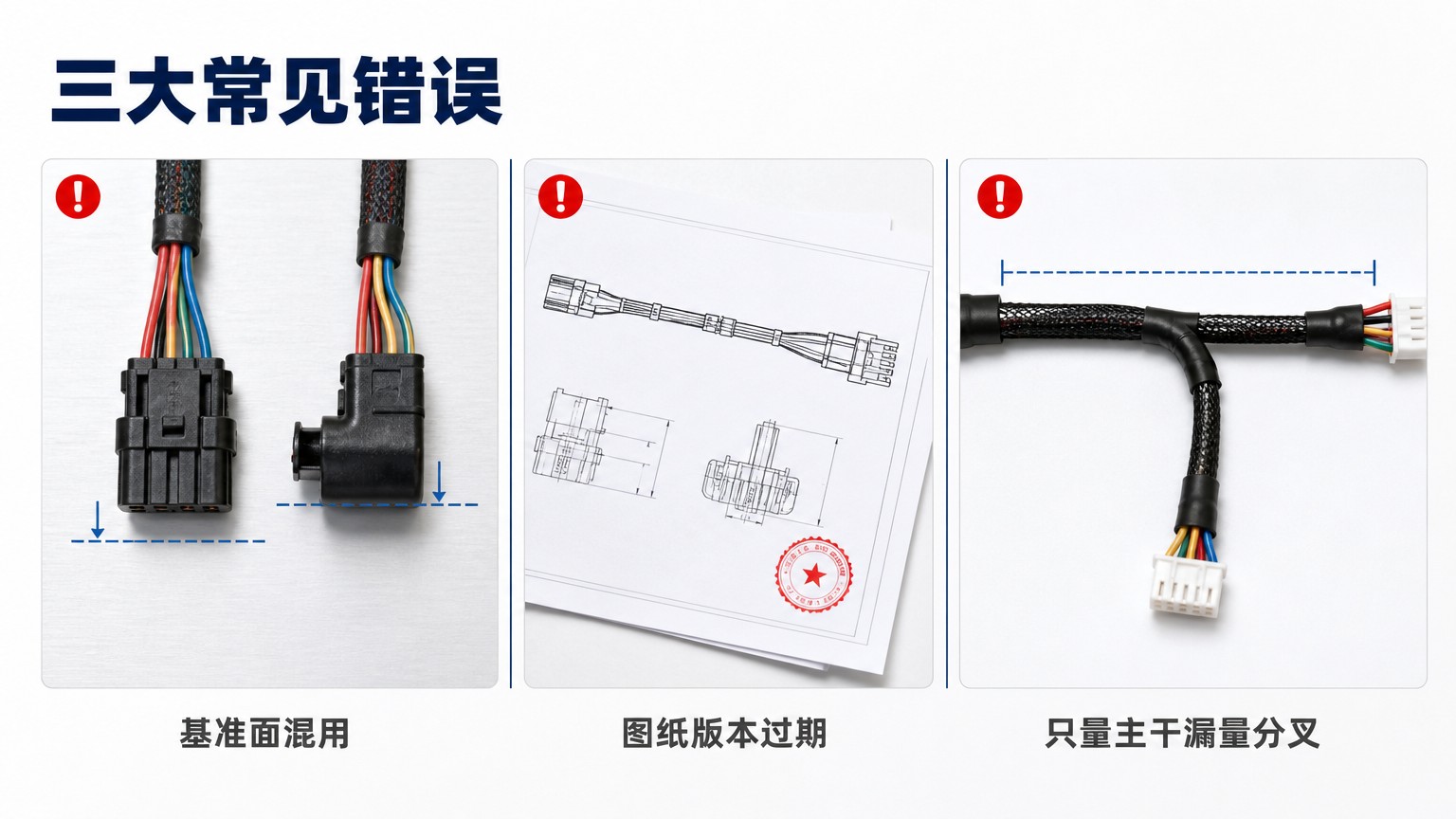

现场最容易犯的三个错误

量错基准面。

1. 直式连接器与直角连接器的测量基准不能混用。没确认图纸版本。

2. 图纸一改，长度、公差或分叉位置可能一起变化。只量主干，不量分叉。

3. 分叉长度错误同样会造成安装干涉或装配张力。

长度管理不是简单的“用尺子量一下”，而是一项统一工程语言的工作。先统一基准点，再谈公差；先看图纸，再套用默认标准，才能避免把测量问题误判成制造问题。
