导线中间接头怎么做才可靠？

线束中间衔接，简单说就是把两根或多根导线接在一起。它常用于更换局部损伤导线、连接带引线的元器件，或按设计形成分支。

但衔接不是“哪里断了就在哪里接”。不应通过衔接方式修复损伤导体；如果能替换整段导线，通常应优先减少衔接点数量。

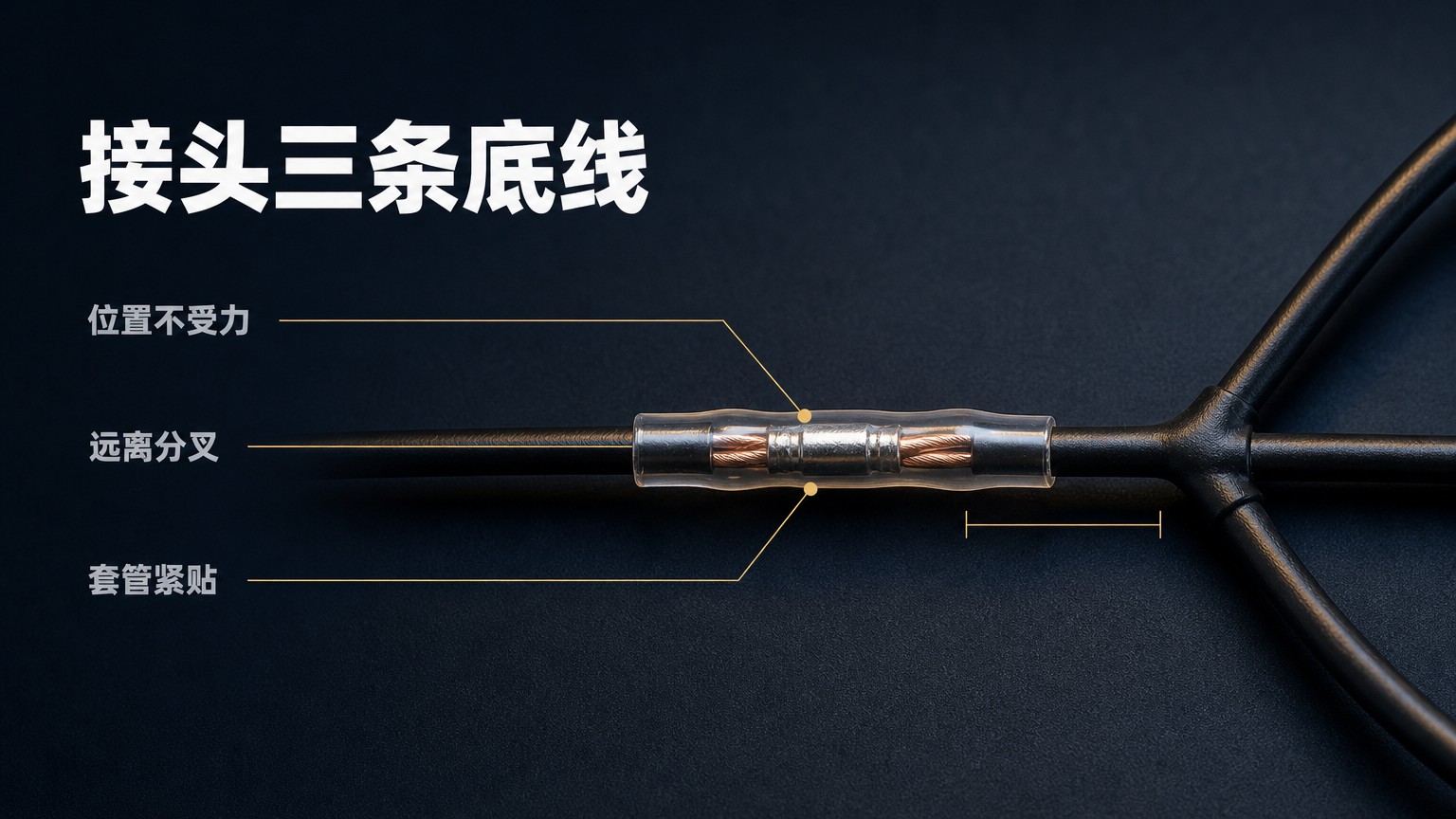

做衔接前，先记住三条底线

位置不能受力。

1. 衔接点不应承受拉力、弯曲或其他持续应力。

分叉附近不要随意接。

2. 在分叉两倍线束直径范围内，不应布置衔接点。

套管不是装饰。

3. 收缩后的套管要紧贴衔接处和两端绝缘皮，不能横向滑动，也不能有尖锐股线刺穿它。

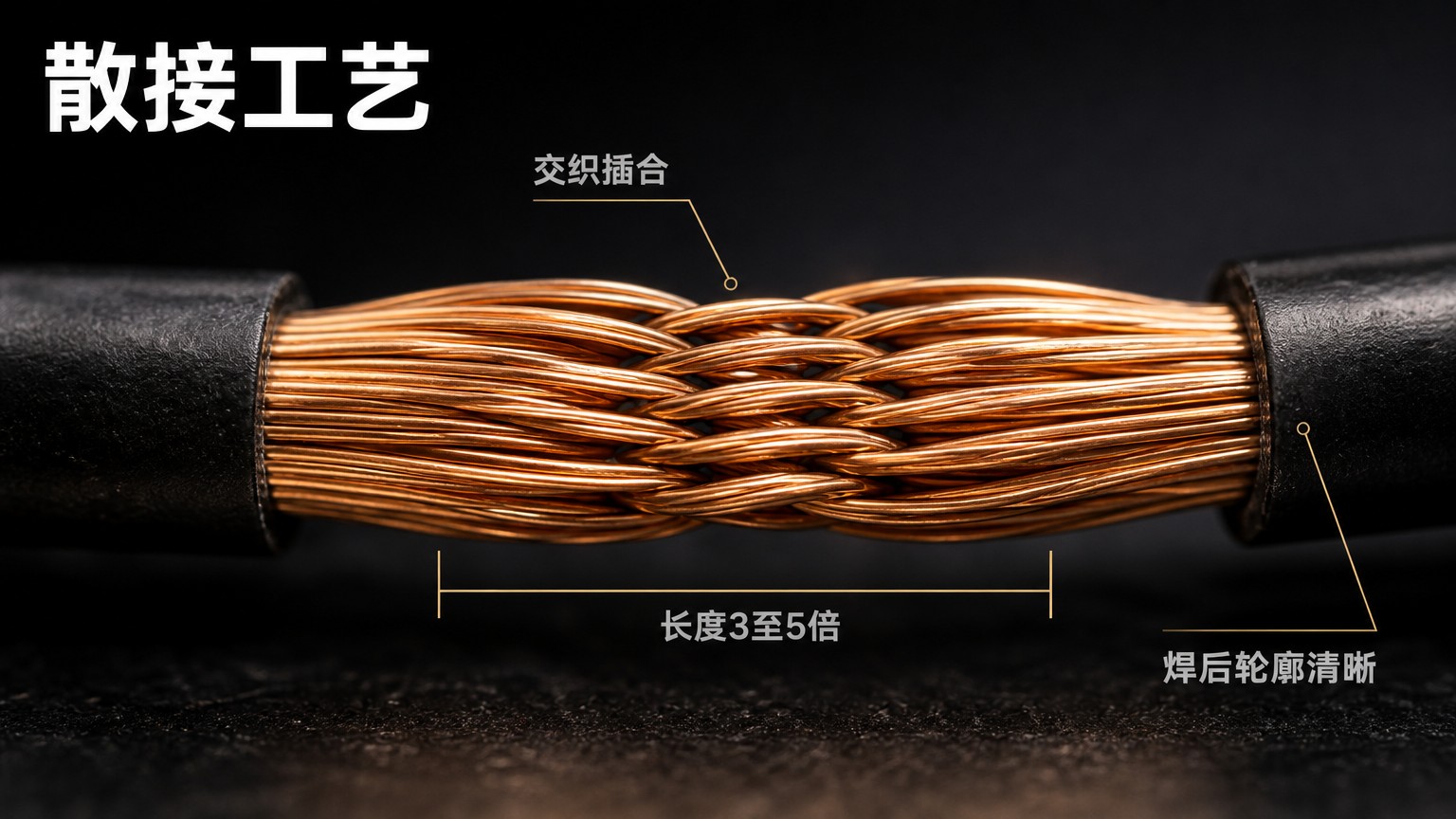

散接：最常见，也最考验基本功

散接可以理解为把两端多股线像拉链一样均匀交织后再焊接。标准要求剥皮长度应为导线直径的 3—5 倍，股线应均匀、等长地互相插合，不能先上锡。

合格散接至少应做到：

● 互锁插合长度为导线直径的3—5倍；

● 焊料润湿连接区；

● 焊后还能看出股线轮廓；

● 套管覆盖全部导体，并在两端绝缘皮上至少重叠1倍导线直径；

● 没有尖锐股线刺穿套管。

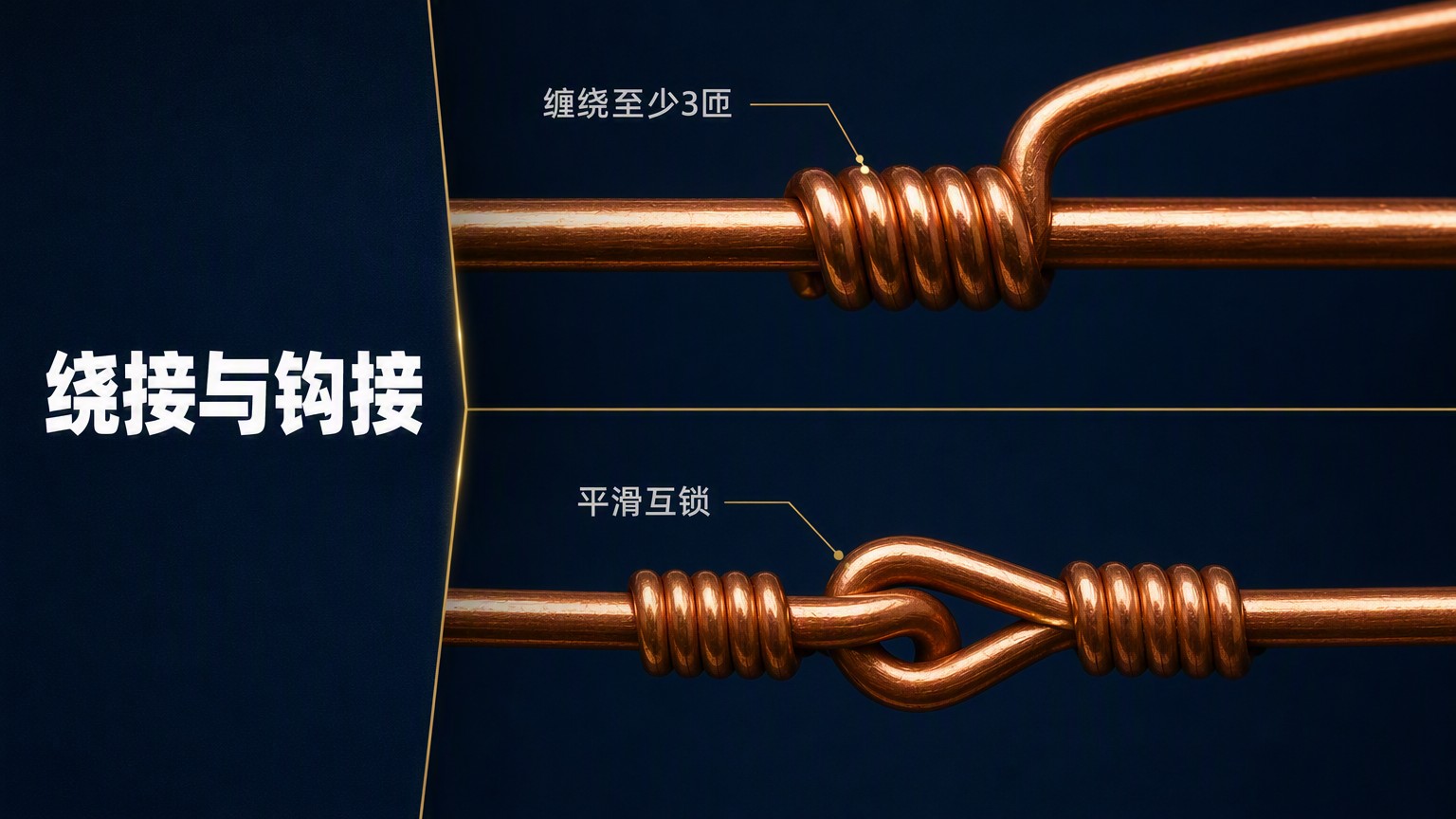

绕接和钩接：不是绕得越多越好

绕接要求两根导线至少在对方导线上互锁缠绕 3 匝。钩接同样要求两导体至少各自缠绕3匝并形成平滑互锁。

少于3匝属于缺陷。原因是缠绕次数不足会降低焊接前的机械稳定性，焊接时容易移动，后续也更难保证可靠。

搭接：要有足够重叠长度

搭接是两根或多根导线平行重叠后焊接。标准要求重叠长度至少为最粗导线线径的 3 倍，并且导体之间要平行、充分接触，不能把导体搭到另一根线的绝缘皮上。

对于多导体搭接，2级至少需要达到重叠长度75%的焊料填充，3级需要达到100%的焊料填充。不同等级的判定不能混用。

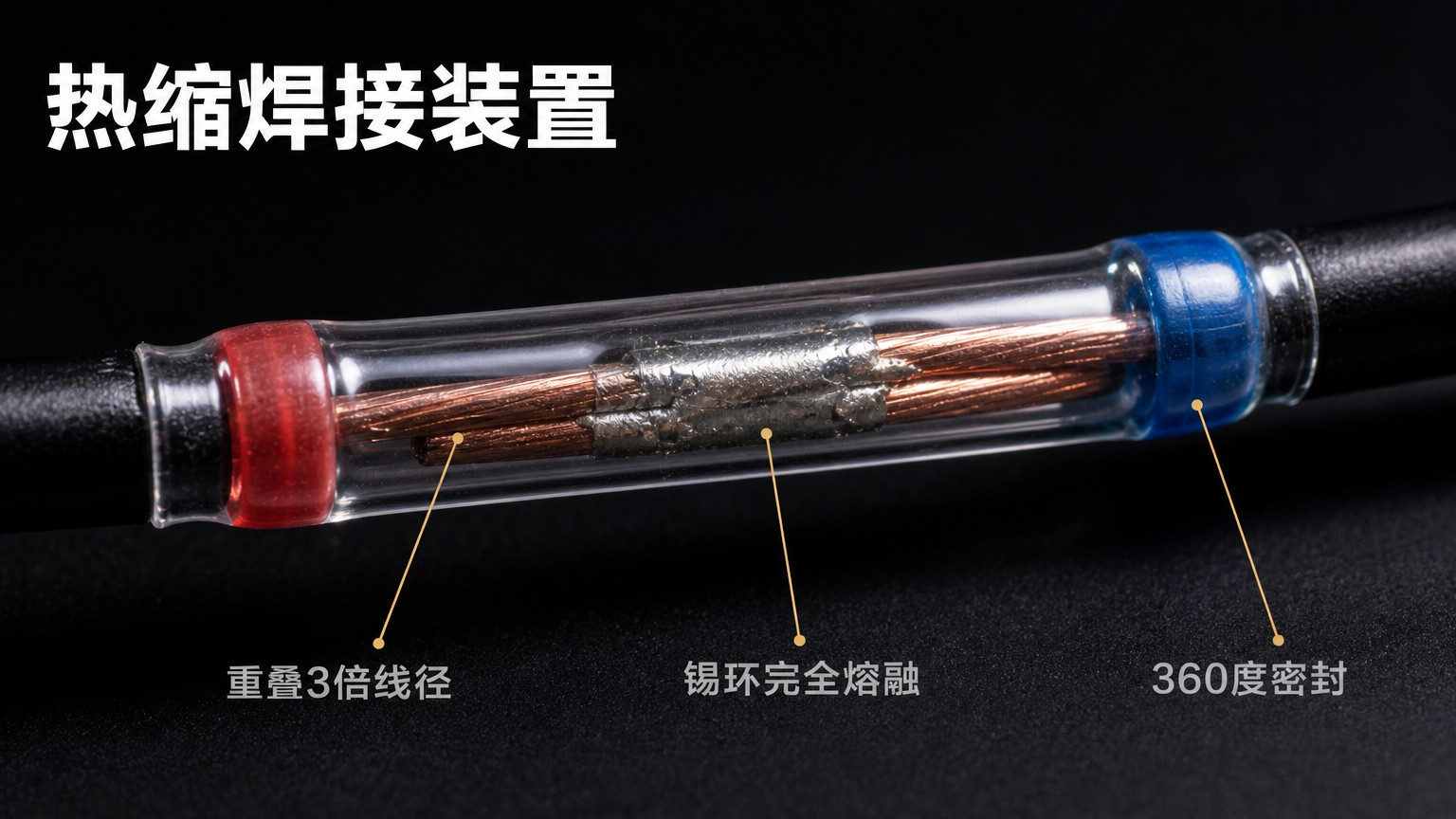

热缩焊接装置：锡环熔了不代表全部合格

带预制锡环的热缩焊接装置很方便，但仍要检查：

● 导线重叠至少3倍导体直径；

● 锡环居中且完全熔融；

● 焊料真正润湿导线；

● 导体轮廓仍可辨识；

● 两端密封环实现360°密封；

● 套管与两端绝缘皮的重叠至少1倍线径。

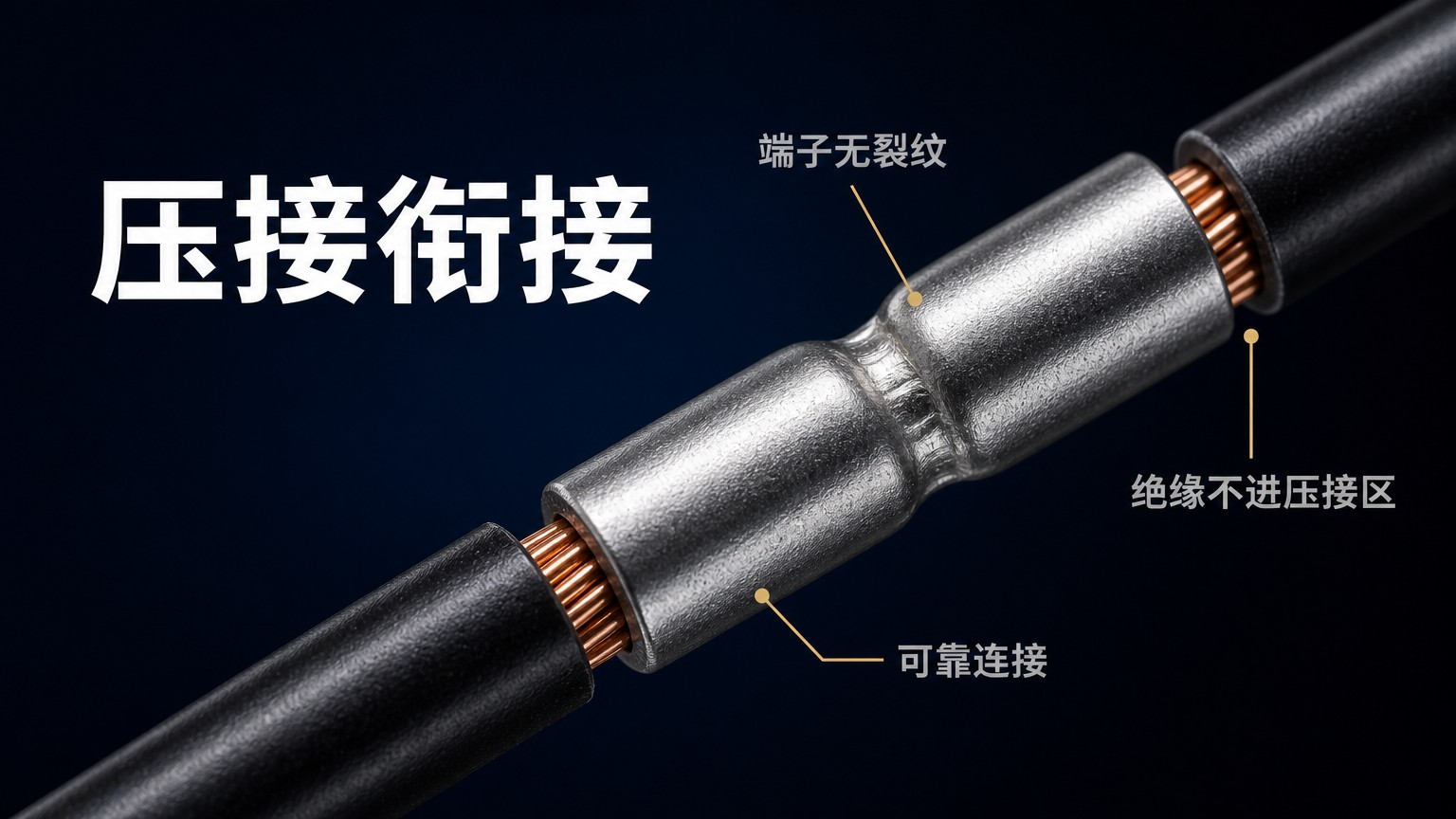

压接衔接：同样要遵守压接规则

使用筒接头、双边接头或终端接头时，仍应执行第5章的通用压接逻辑：导线CMA要匹配、绝缘皮不能进入导体压接区、压接点要正确成型、端子不得裂纹，必要时套管要覆盖到位。

好的衔接不是“接上了”，而是把导电连接、机械稳定、绝缘保护和应力控制一起做好。任何一个环节偷工，都可能让中间接头成为线束最早失效的位置。
