德标电线的规格型号命名通常遵循特定的规则，字母组合涵盖了电线的用途、绝缘材料、护套材料、结构特征等信息。以下是对德标电线型号中常见字母含义的详细解析：
一、整体命名逻辑
德标电线型号一般由前缀字母 + 绝缘材料代码 + 结构特征 + 护套材料代码 + 后缀参数组成，部分型号还会包含屏蔽层、温度等级等信息。以下以典型型号 “FLRY - A” 为例拆解：
- F：代表用途（如汽车电缆、电力电缆等）；
- L：代表绝缘层材料；
- R：可能表示结构特征（如超薄壁、耐弯曲等）；
- Y：代表护套材料；
- -A：后缀（如规格、温度等级等）。
二、常见字母含义详解

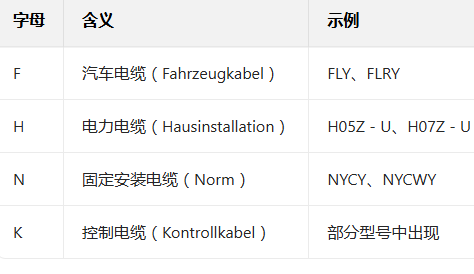

1. 前缀字母：用途与类型
| 字母 | 含义 | 示例 |
|---|
| F | 汽车电缆（Fahrzeugkabel） | FLY、FLRY |
| H | 电力电缆（Hausinstallation） | H05Z - U、H07Z - U |
| N | 固定安装电缆（Norm） | NYCY、NYCWY |
| K | 控制电缆（Kontrollkabel） | 部分型号中出现 |
2. 绝缘材料代码
| 字母 | 含义 | 典型应用 |
|---|
| L | 聚氯乙烯（PVC） | FLY、FLYY |
| R | 超薄壁结构（Reduzierte Wandstärke） | FLRY - A、FLR4Y |
| 4Y | 聚酰胺（PA）绝缘 | FLR4Y（单芯聚酰胺绝缘） |
| 9Y | 聚丙烯（PP）绝缘 | FLR9Y（无卤阻燃） |
| 13Y | TPE - E（热塑性弹性体） | FLR13Y（耐高温，适用于发动机附近） |
3. 护套材料代码
| 字母 | 含义 | 特性 |
|---|
| Y | 聚氯乙烯（PVC）护套 | FLY、FLYY（普通型） |
| K | 耐低温护套（PVC 基） | FLYK（-40℃耐低温） |
| 11Y | TPE - U（热塑性弹性体） | FLR13Y11Y（耐磨、耐弯曲） |
| Z | 平型电缆结构（护套为扁平状） | FLYZ（平型 PVC 护套） |
4. 结构与功能特征字母
| 组合 | 含义 | 示例场景 |
|---|
| DY | 缠绕屏蔽（Drahtgeflecht - Schirm） | FLRYDX（缠绕屏蔽电缆） |
| BY | 组合屏蔽（Bündel - Schirm） | FLRYBDY（组合屏蔽，抗干扰） |
| CY | 编织屏蔽（Gewebe - Schirm） | FLRYCY（编织屏蔽，适用于通信） |
| -A/-B | 规格或温度等级后缀 | FLRY - A（+105℃）、FLRY - B（不同规格） |
5. 后缀数字与符号
| 符号 | 含义 | 示例 |
|---|
| 05/07 | 电压等级（05=500V，07=750V） | H05Z - U、H07Z - U |
| 1*0.5 | 芯数 × 截面积（1 芯，0.5mm²） | H05Z - U - 1*0.5 |
| re/10 | 软铜线（re=weich，10 = 截面积 10mm²） | NYCY 2*10re/10 |
三、典型型号拆解示例
- FLYF：汽车电缆；L：PVC 绝缘；Y：PVC 护套；含义：普通型单芯 PVC 绝缘及护套汽车低压电缆，工作温度 - 40℃~+90℃。
- FLRY - AF：汽车电缆；L：PVC 绝缘；R：超薄壁；Y：PVC 护套；-A：温度等级 + 105℃；含义：单芯超薄壁 PVC 绝缘汽车电缆，耐高温性能优于 FLY。
- H07Z - U - 1*1.5H：电力电缆；07：750V 电压等级；Z：平型结构；U：无护套（或特定结构）；1*1.5：1 芯 1.5mm²；含义：750V 平型电力电缆，适用于电气设备连接。
