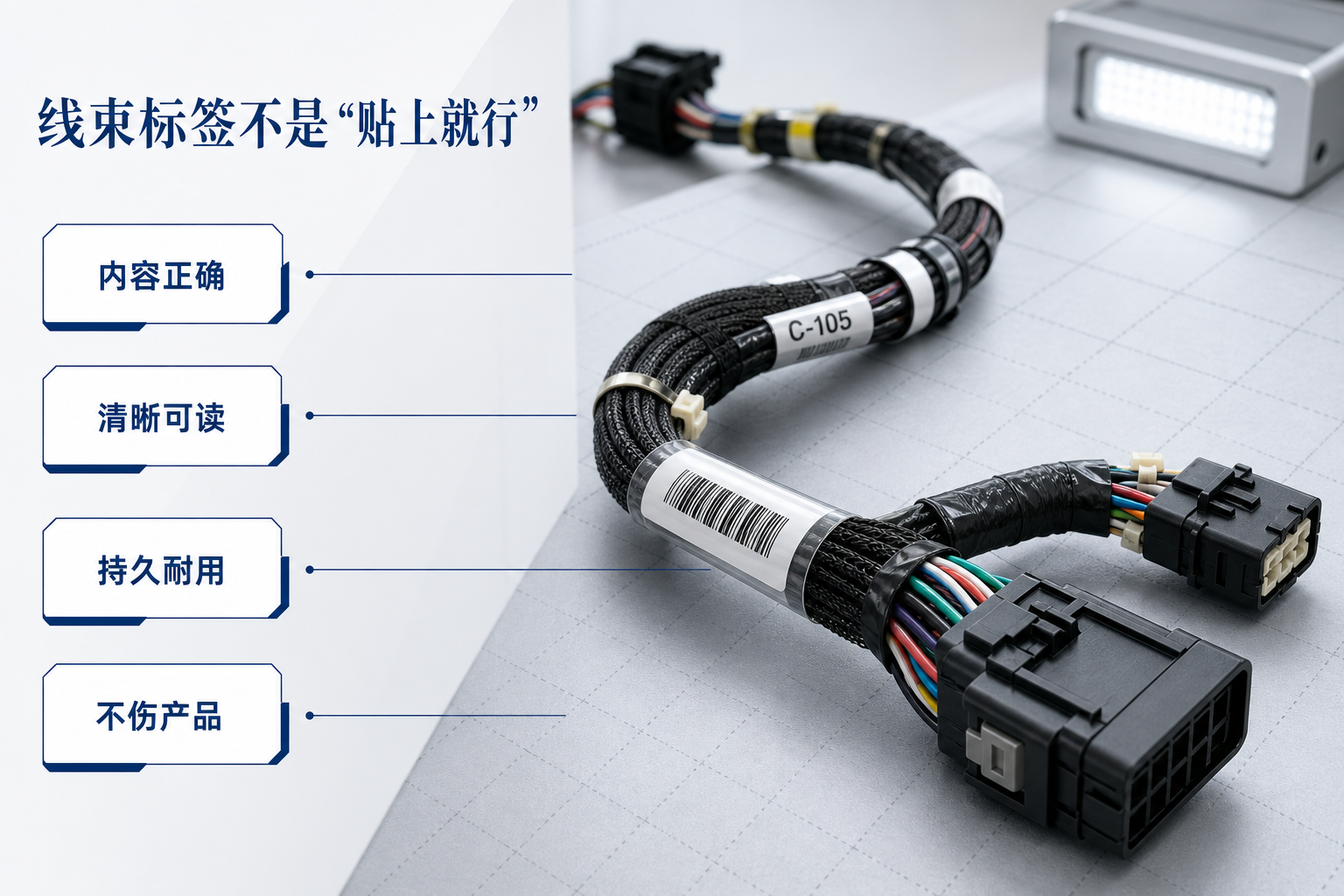

线束标签不是“贴上就行”：内容、位置、耐久性和可读性都要管

在线束制造中，标签和标记常被当作辅助工作：只要能看到线号、料号或条码，好像就够了。实际上，标记承担着识别、安装、追溯、维修和防错的作用。标识错误、贴错位置或使用后脱落，都会让后续装配和维护变得困难。

标准将制造商使用的标志和标签统称为“标记”，核心要求可以概括成四句话：内容正确、看得清楚、用得久、不伤产品。

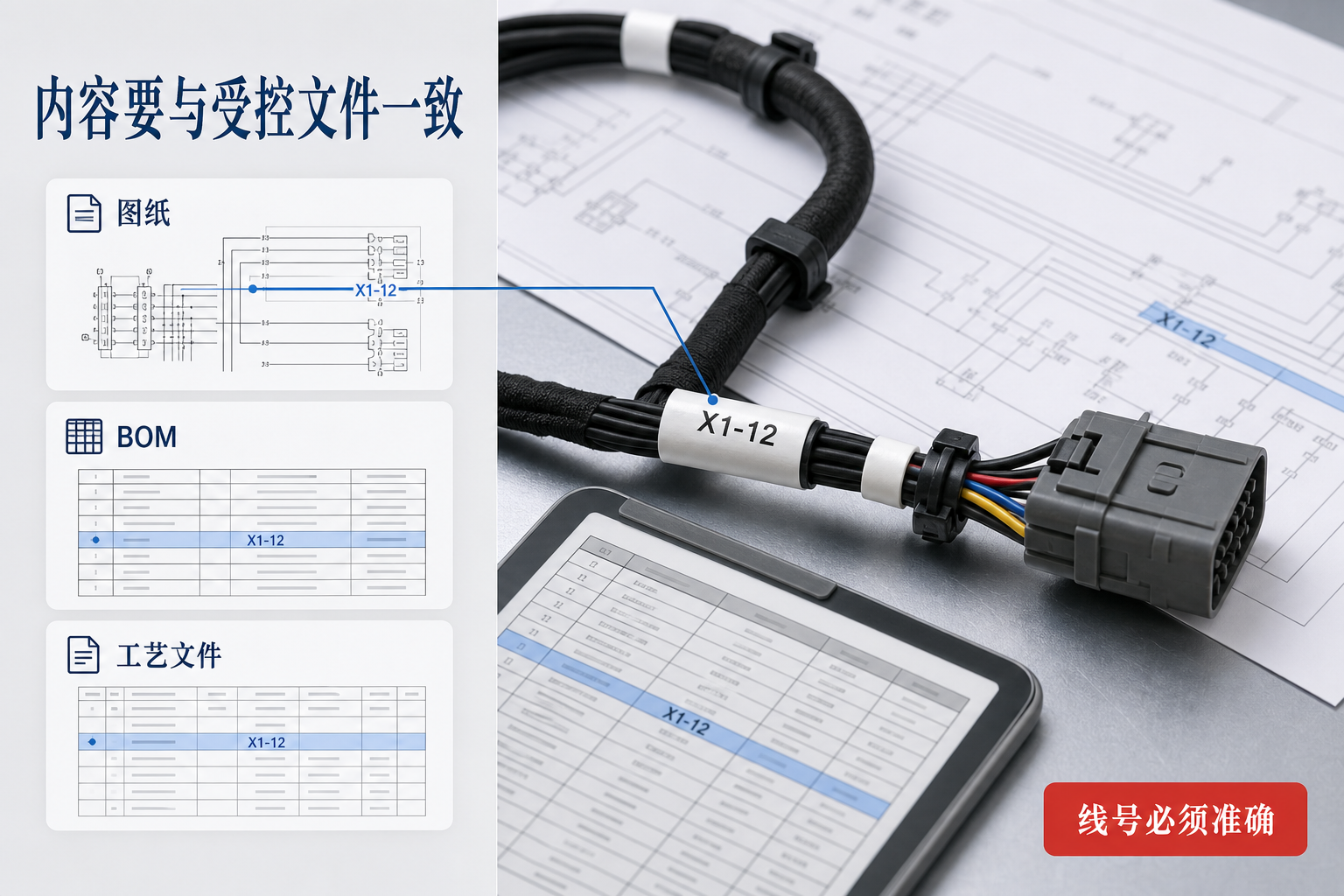

第一关：内容要与受控文件一致

如果图纸、BOM、工艺文件或客户规范要求标记，标记内容必须准确，且不能缺失。线号、回路号、产品编号、颜色码或条码，只要有一项写错，都可能把正确线束装到错误位置。

额外的内部管理标记可以存在，但不能和客户要求的信息冲突，也不能干扰正式标识。对于非永久内部标记，标准要求交货前：2级产品应去除，3级产品必须去除。

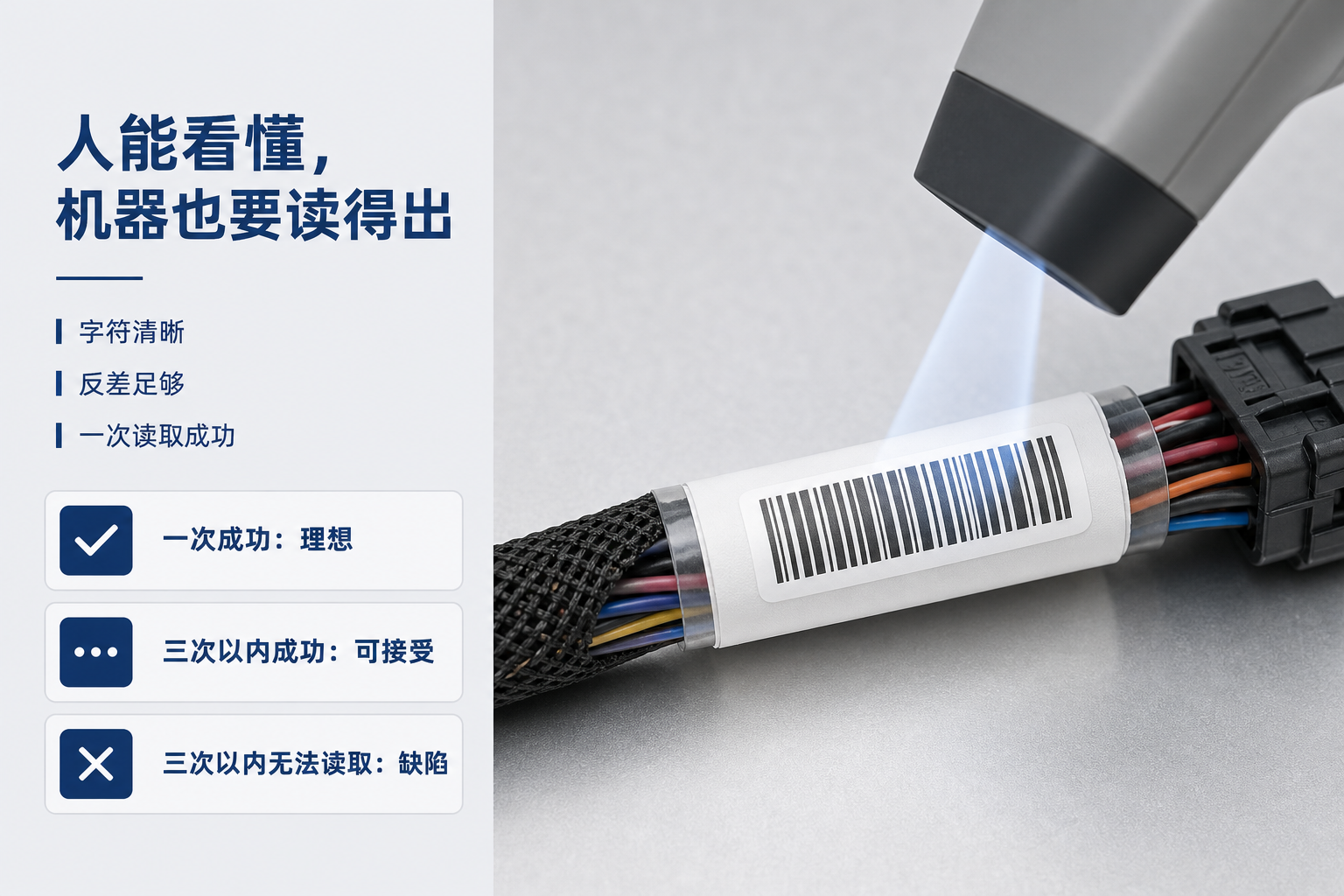

第二关：人能看懂，机器也要读得出

理想状态下，标记不借助放大镜也能识别，字符高度一致、与背景有足够反差。若使用条码等机读标记，还需要符合相应格式。

标准给出的实际判定逻辑很直观：

● 机器一次读取成功，是理想状态；

● 三次以内可成功读取，仍可接受；

● 三次以内无法读取，则属于缺陷。

对网站读者来说，这提醒我们：条码不是“印上去”就算完成，必须把可扫描性纳入检验。

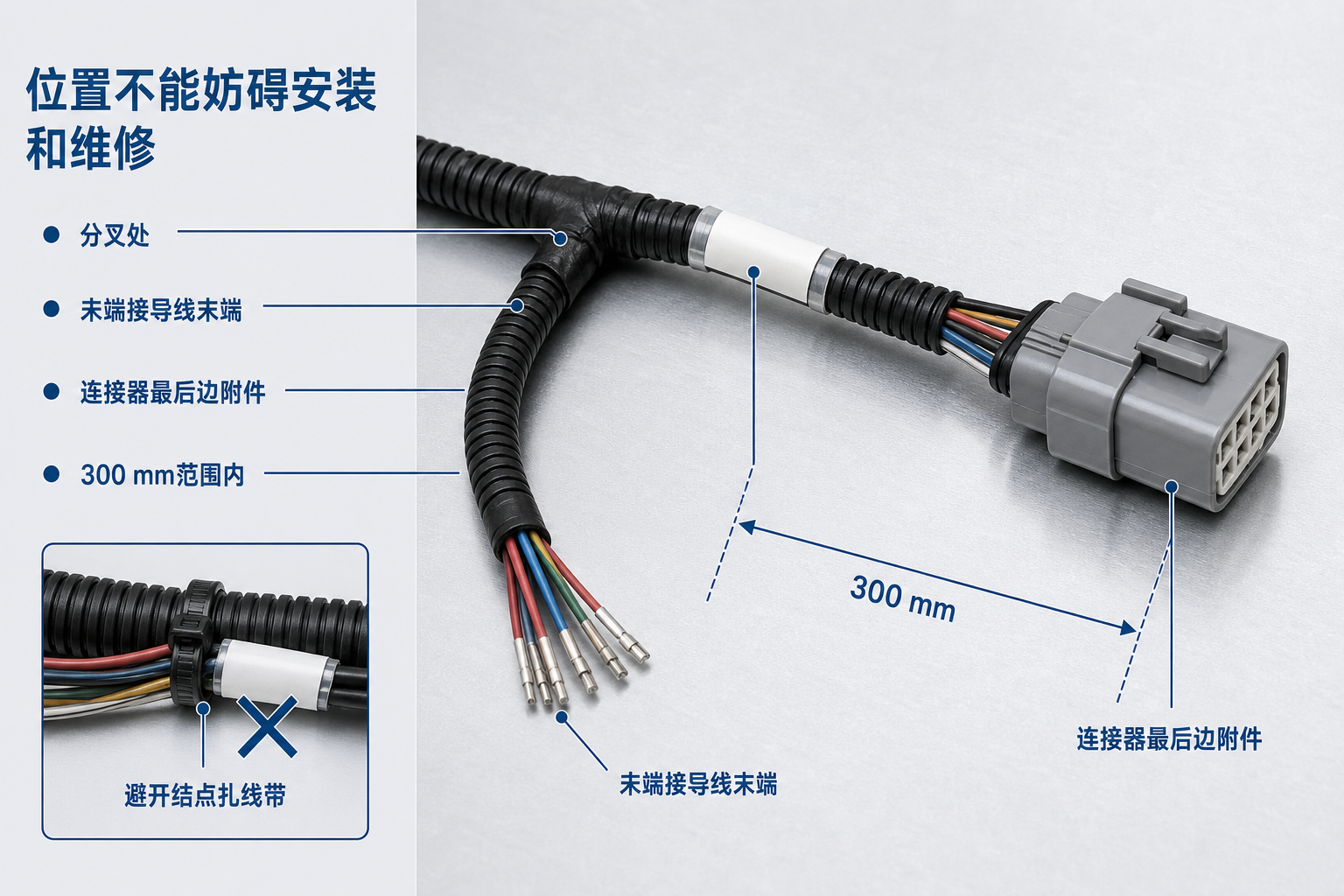

第三关：位置不能妨碍安装和维修

有明确位置要求时，标记必须按文件位置放置。没有规定位置时，2、3级产品的标记应在分叉处、未端接导线末端或连接器最后边附件的 300 mm 范围内。

标记方向同样重要。色码带通常要从连接器端开始读取，反向读取可能导致编号被误判。3级产品中，标记不能放在结点扎线带或缠绕位置上，因为这会影响读取、绑扎或可靠性。

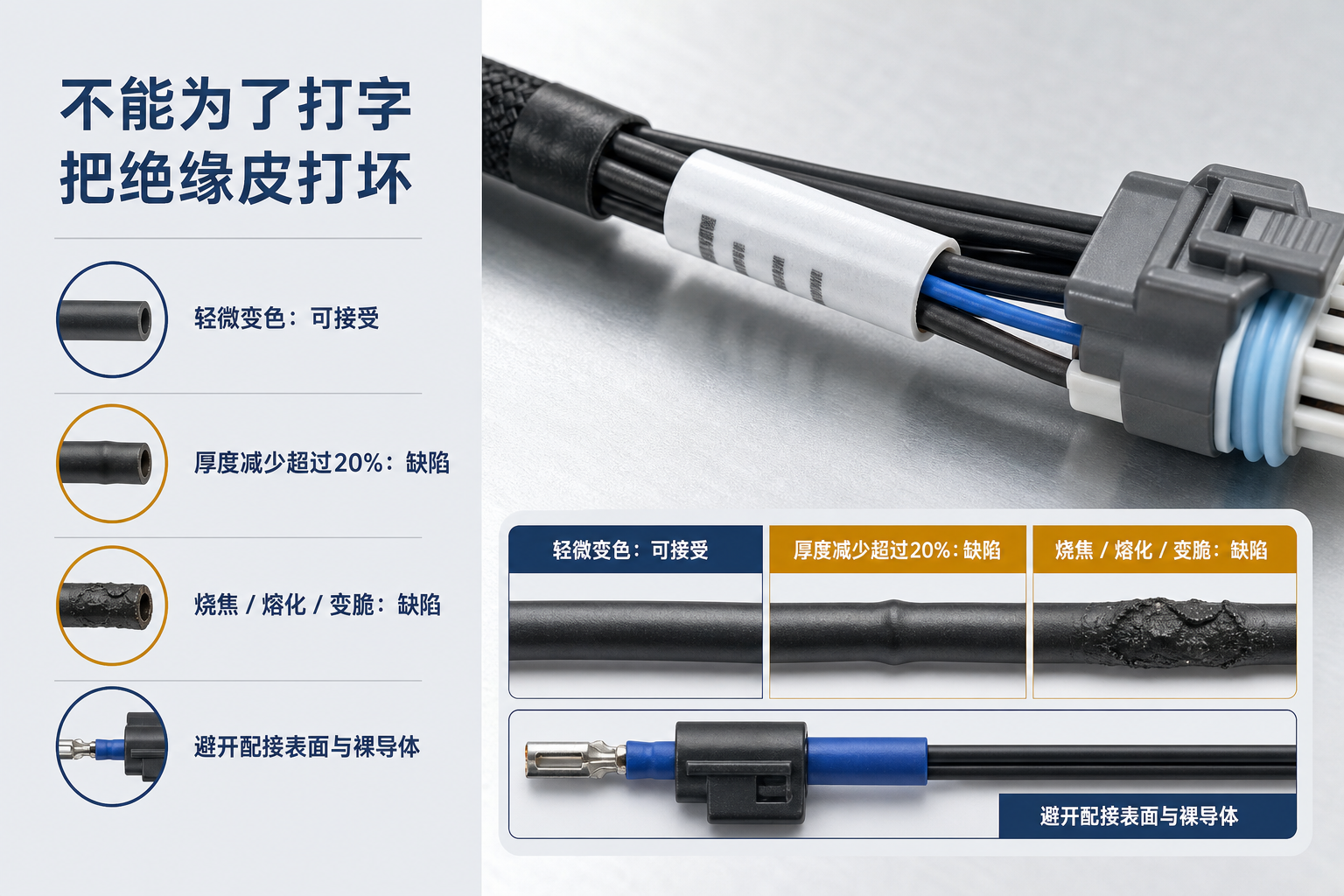

第四关：不能为了打字把绝缘皮打坏

热印、激光、打印、缠绕套标等不同方法都可以使用，但都不能削弱产品功能。轻微变色可以接受；如果标记过程导致绝缘皮厚度减少超过 20%、烧焦、熔化或变脆，则属于缺陷。

标记也不应打在需要电气配接的表面、紧固件导电区域或裸导体上。

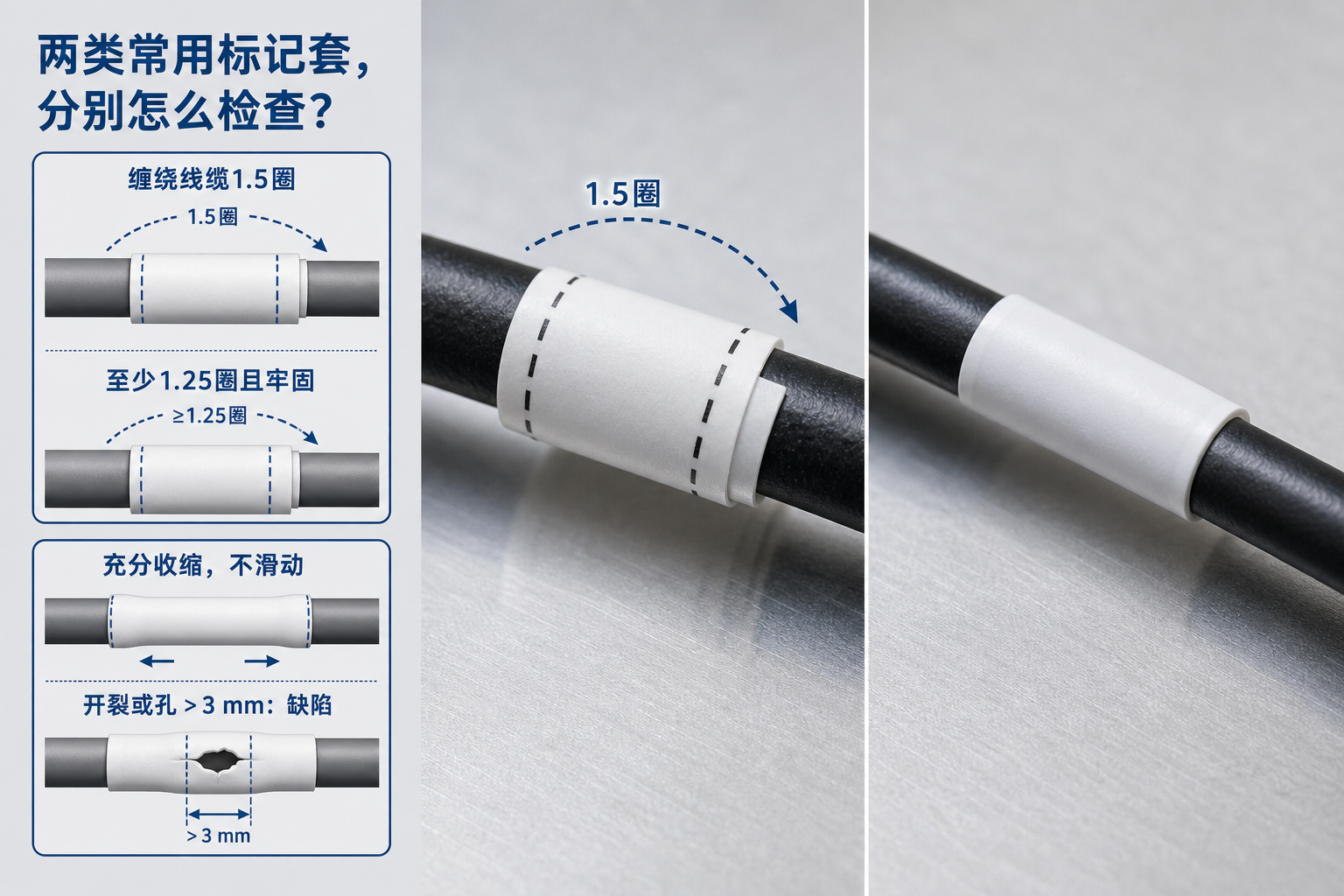

两类常用标记套，分别怎么检查？

缠绕标记套

● ：目标为缠绕线缆1.5圈；可接受下限是至少1.25圈且牢固。少于1.25圈、重叠不牢或遮挡必要标识，均不可接受。

管型标记套

● ：要充分收缩、不能滑动。对2、3级产品，开裂或超过3 mm的孔属于缺陷。

线束标签本质上是产品信息的一部分。它既要让人和设备正确识别，又不能成为损伤绝缘、妨碍装配或后期脱落的新风险点。
