线束焊接工艺IPC 标准

你知道吗？在线束行业中，为了保障焊点一致性与高可靠性，IPC标准对焊接材料、结合状态、工艺细节制定了硬性规范，所有高端线束焊接作业必须严格遵循，来保证线束产品的质量，让我们一起来看看核心要求吧。

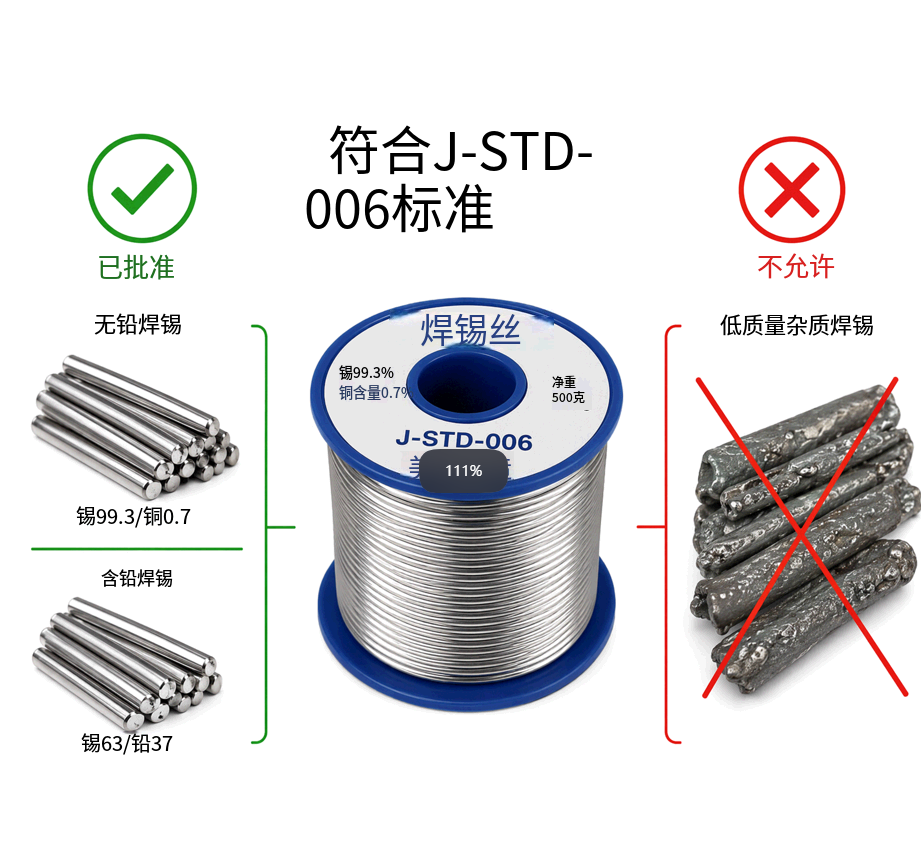

1. 焊料材质规范：所用焊料需完全符合J-STD-006行业标准，可根据产品需求选用有铅、无铅焊料，严禁使用劣质、杂质超标焊料，从源头避免焊点氧化、虚接、脆裂等隐患。

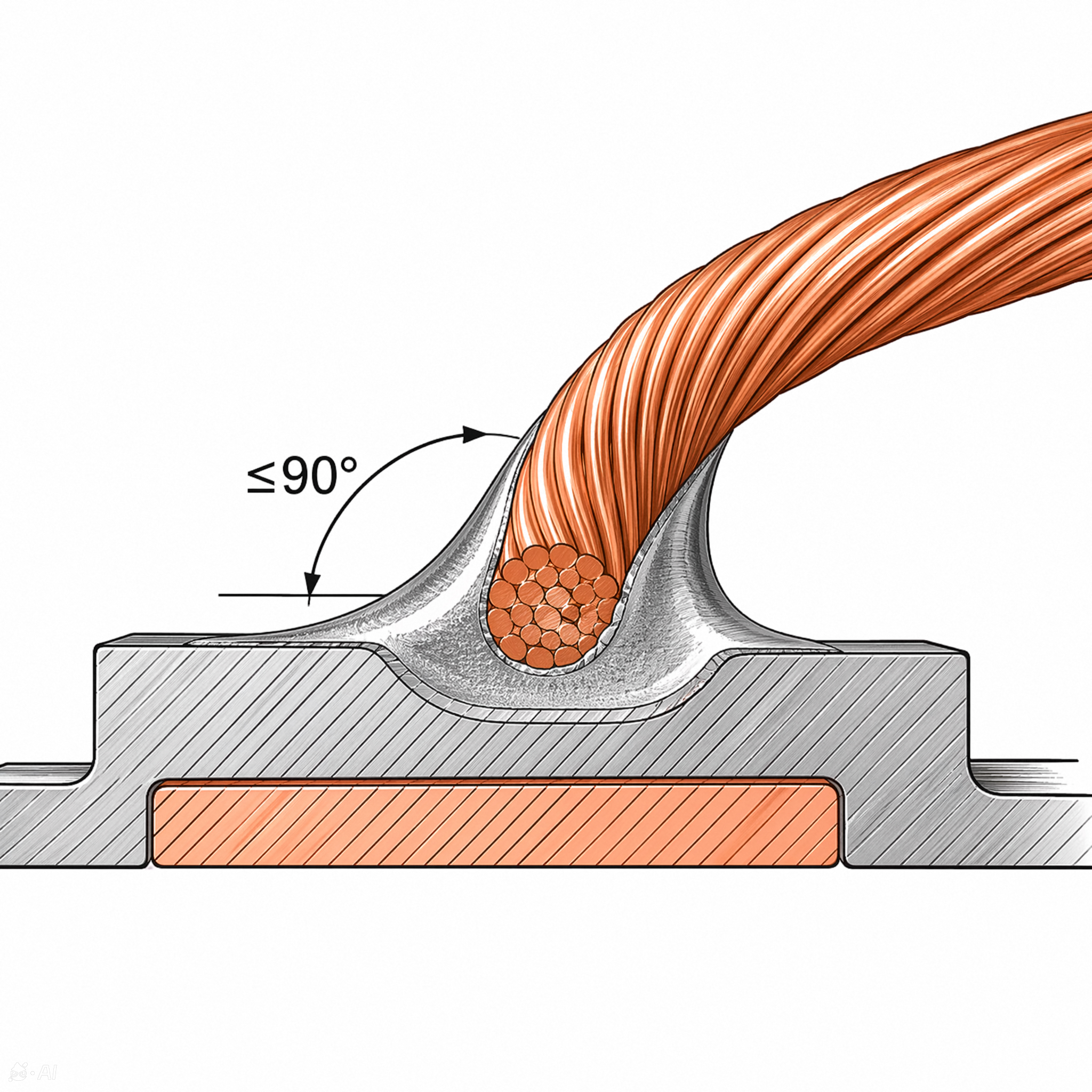

2. 润湿融合标准：焊料与铜线导体、端子接触面需充分冶金融合，润湿角严格控制在≤90°，杜绝润湿不良、局部脱润问题，保证电气传输无阻滞、机械连接无松动。

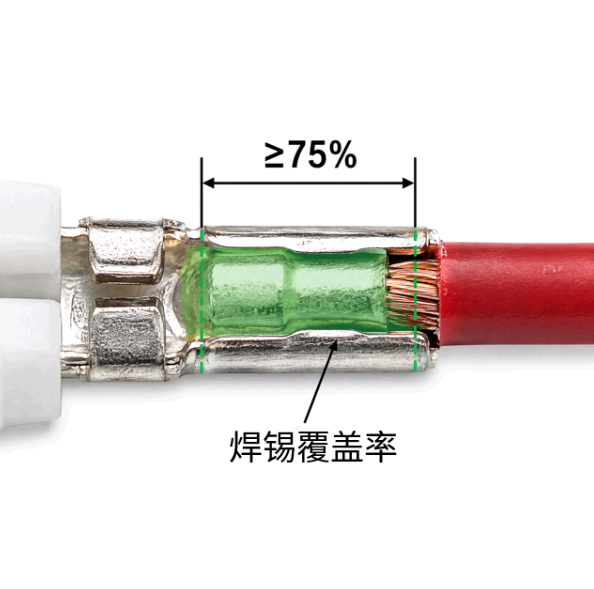

3. 焊料填充要求：焊料对导线与端子的接触覆盖率不得低于75%，焊接区域无密集气孔、贯穿性空洞、夹渣等缺陷，确保焊点导电面积与结构强度达标。

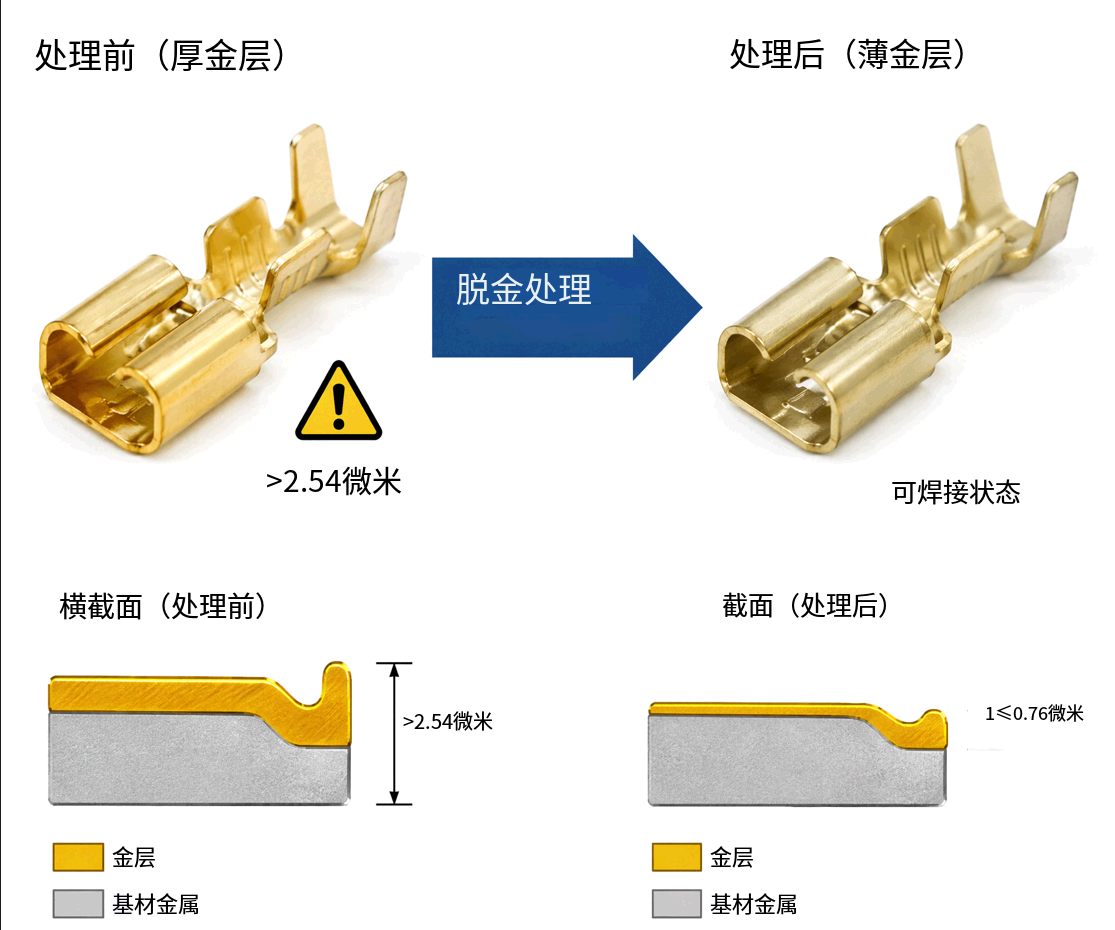

4. 镀金层特殊处理：针对镀金端子焊接场景，若基材金层厚度大于2.54μm，必须提前做除金处理。金层过厚会导致焊点合金层脆化，大幅降低抗震性能，长期使用易出现焊点开裂、脱落故障。

知道了IPC的要求了，那么IPC标准合格焊点核心特征又是哪些呢？

合格的线束焊点兼顾外观规整性、电气稳定性、机械牢固性，符合IPC验收标准的焊点具备统一特征，可通过目视快速判定，适配产线常态化检验：

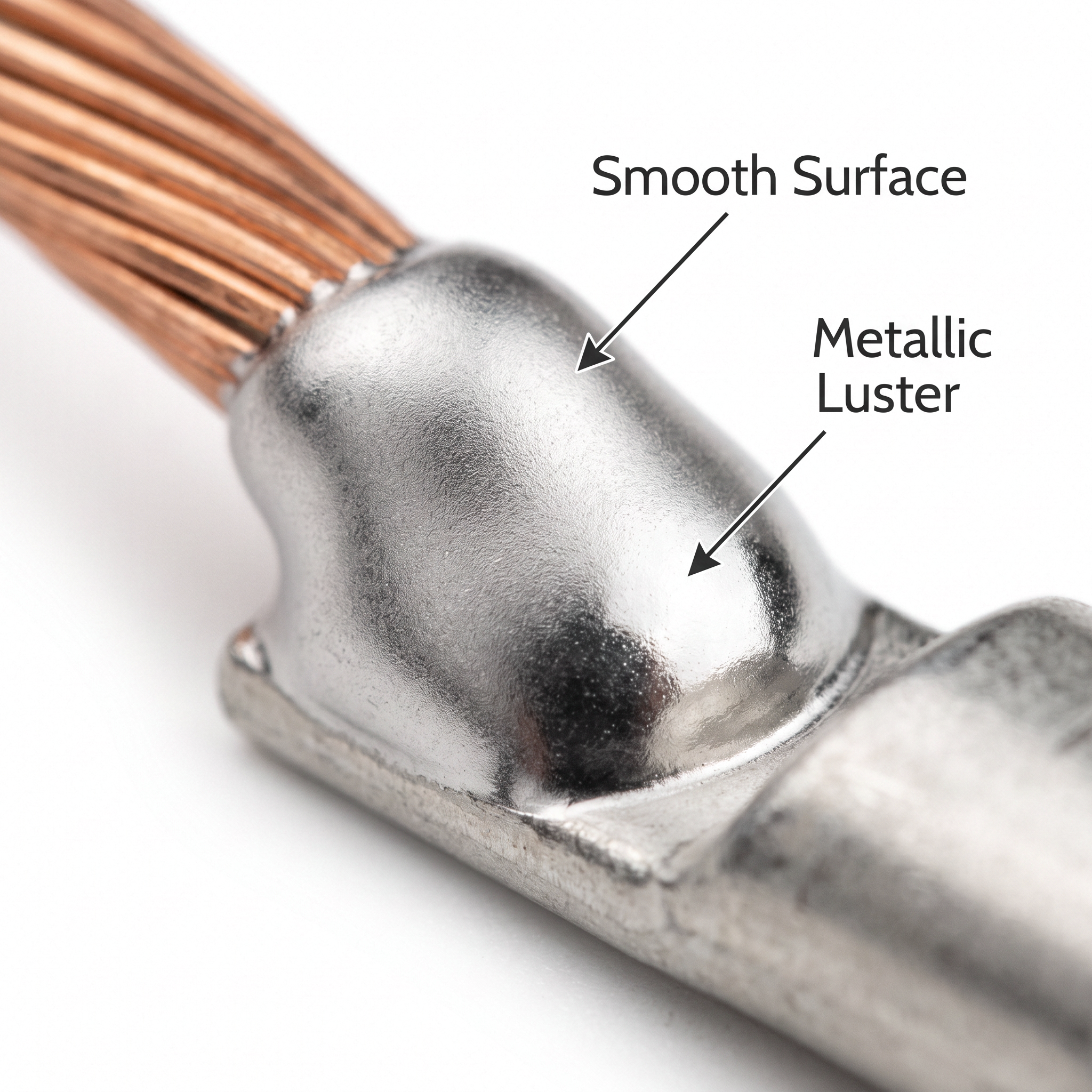

第一，焊点外观光滑平整，具备均匀金属光泽；无铅焊点因材质特性可轻微哑光，但整体质感细腻，无颗粒粗糙感、发黑氧化现象。

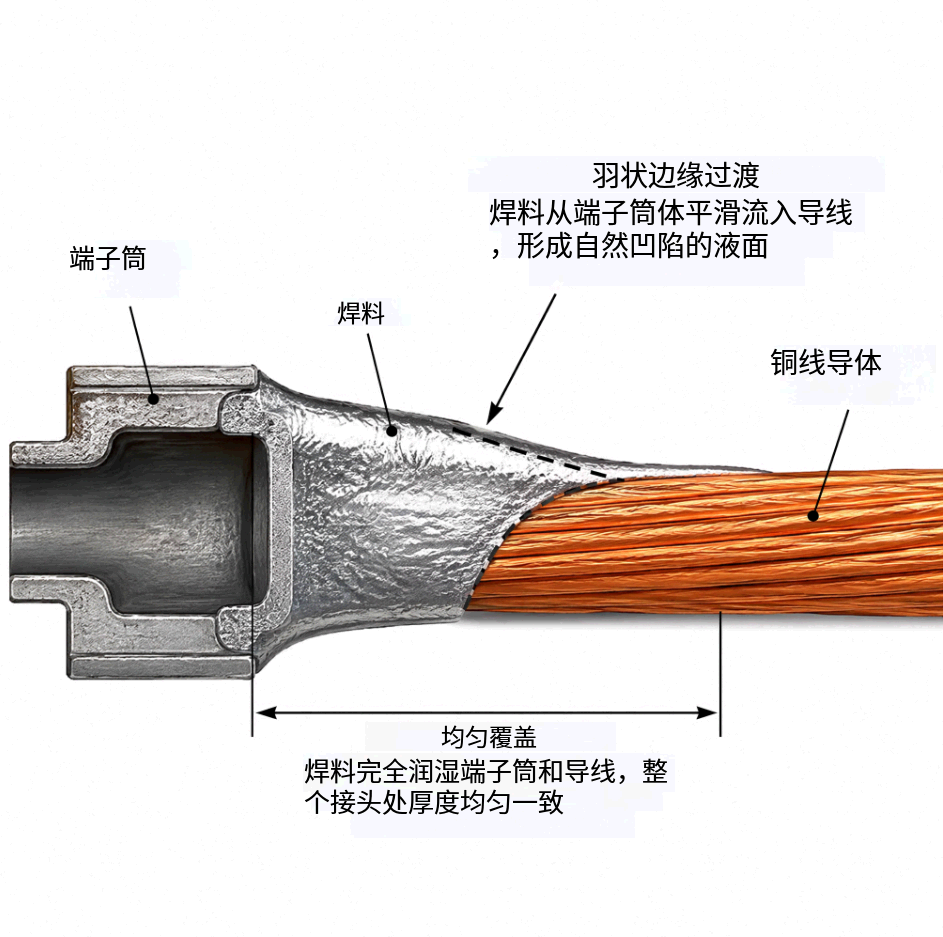

第二，焊料铺展均匀，边缘呈自然羽状过渡，完美贴合铜线与端子结合区域，无局部堆积、缺料断层问题。

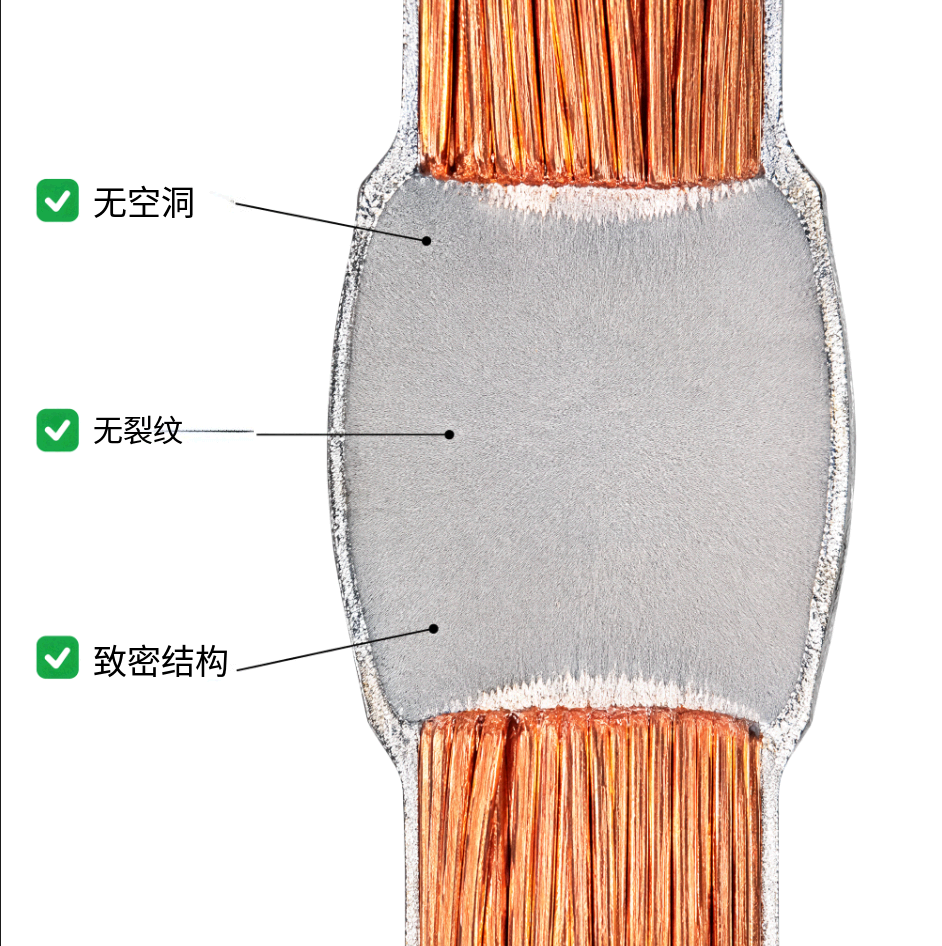

第三，焊点结构致密，无肉眼可见气孔、裂纹、塌陷，内部无虚接夹层，结构稳定性达标。

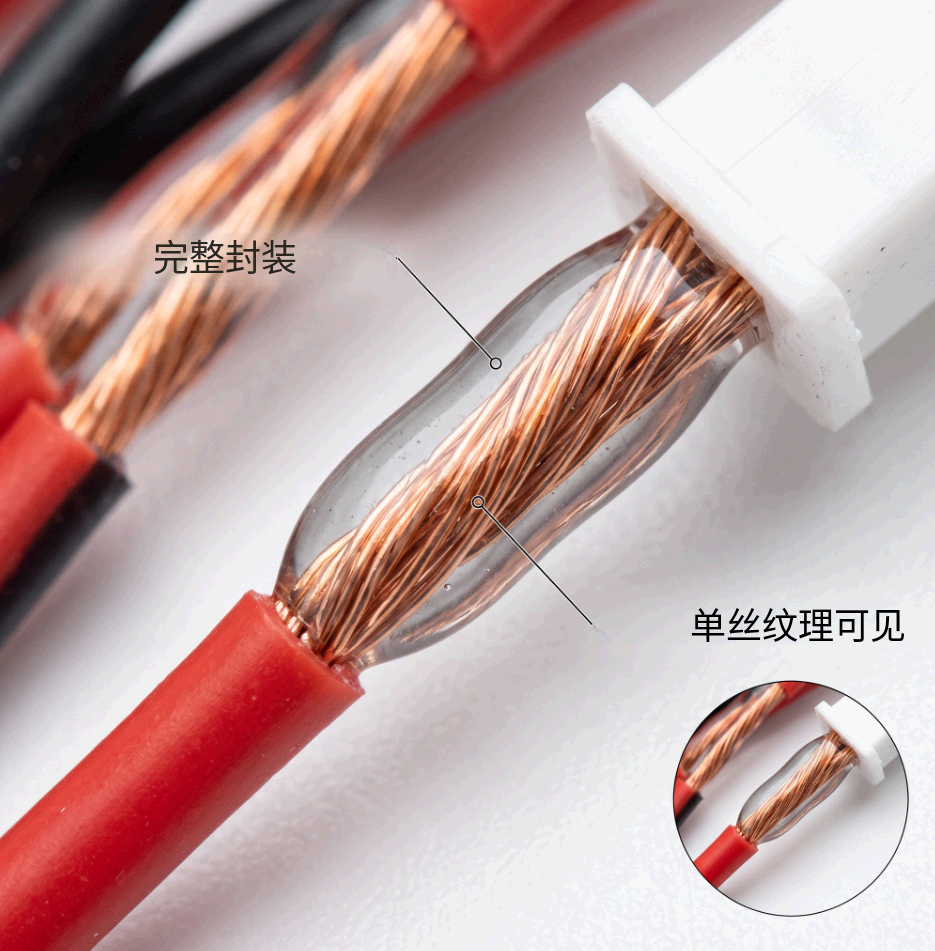

第四，铜线多股纹理清晰可辨，导体完全被焊料包裹，无铜丝外露、散丝、断丝情况，既保证导电性能，又避免氧化、短路风险。

结合IPC不良品判定规范，线束焊接生产中高频缺陷主要分为四类，均属于制程严控、全数拒收的不良类型，具体问题及隐患如下：

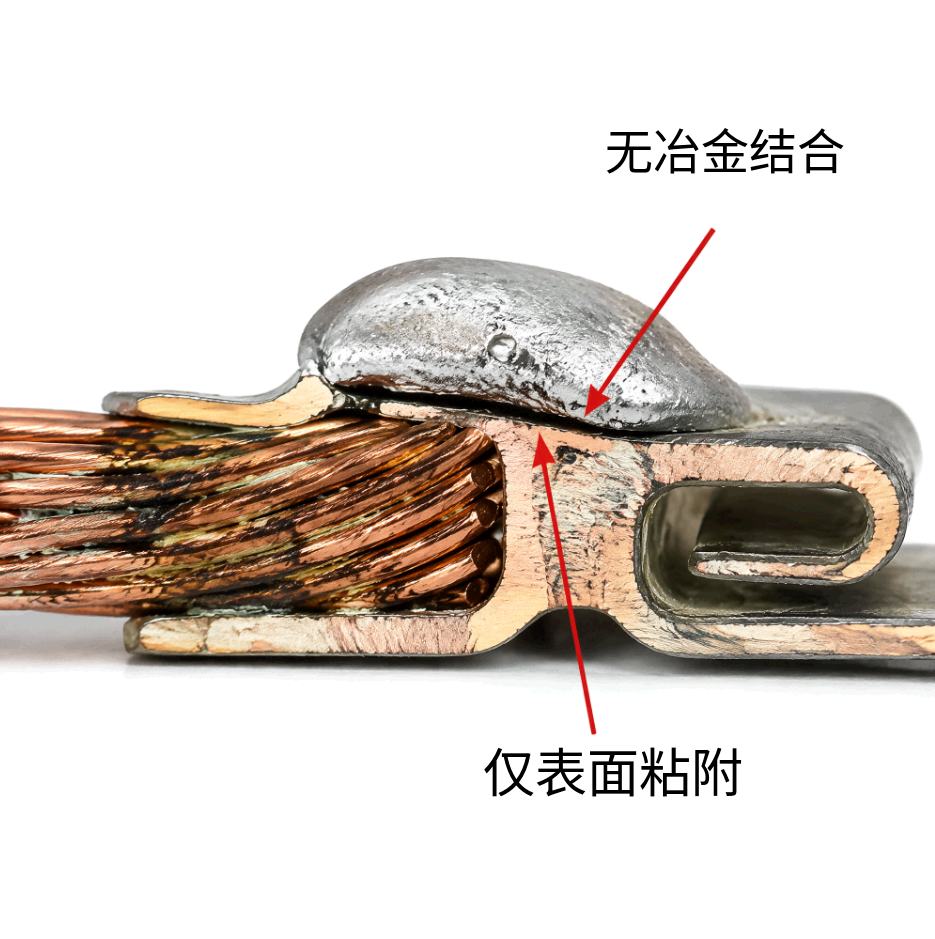

1. 虚焊：核心成因是焊料润湿不良、导体预处理不到位（油污、氧化未清理）。表现为焊料仅附着在工件表面，未与铜丝、端子形成冶金结合。危害极大，会导致线束接触电阻不稳定，设备运行震动时极易出现间歇性断路、信号传输异常，是高端线束的重点防控缺陷。

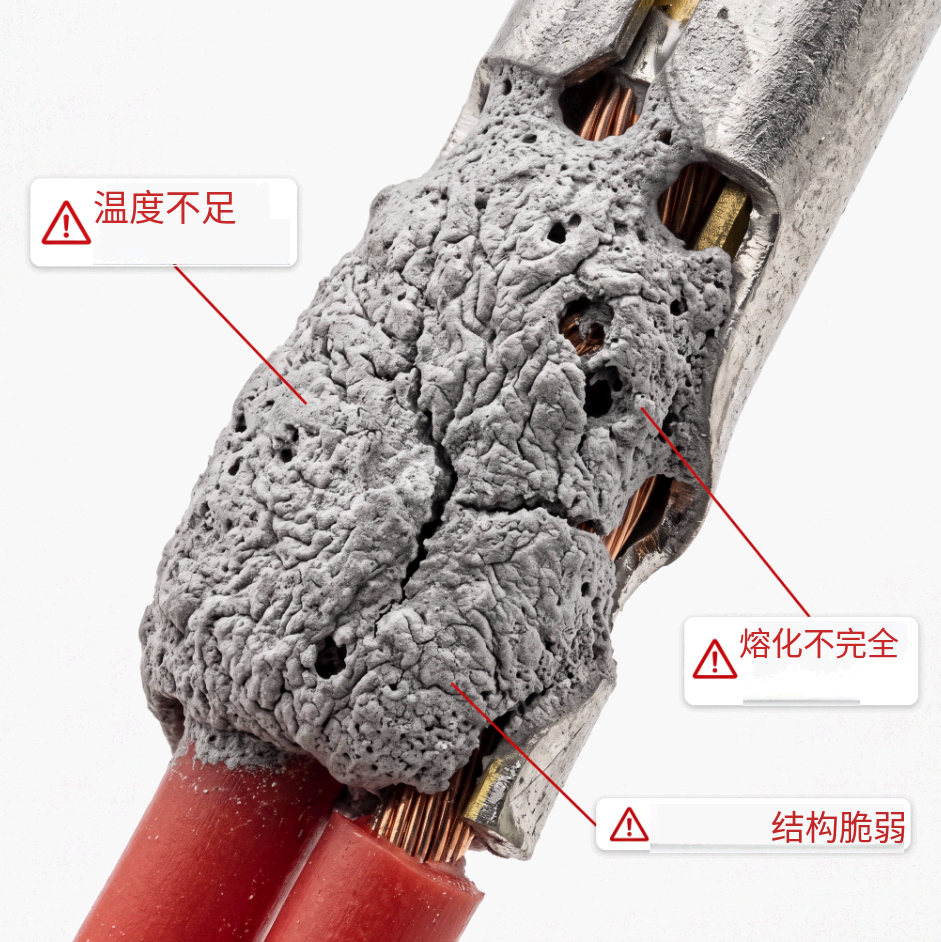

2. 冷焊：多为焊接温度不足、加热时间过短导致，焊料未完全熔融就提前冷却固化。焊点整体灰暗、质地疏松、结构脆弱，受力后极易脱落，完全无法满足电气与机械使用要求。

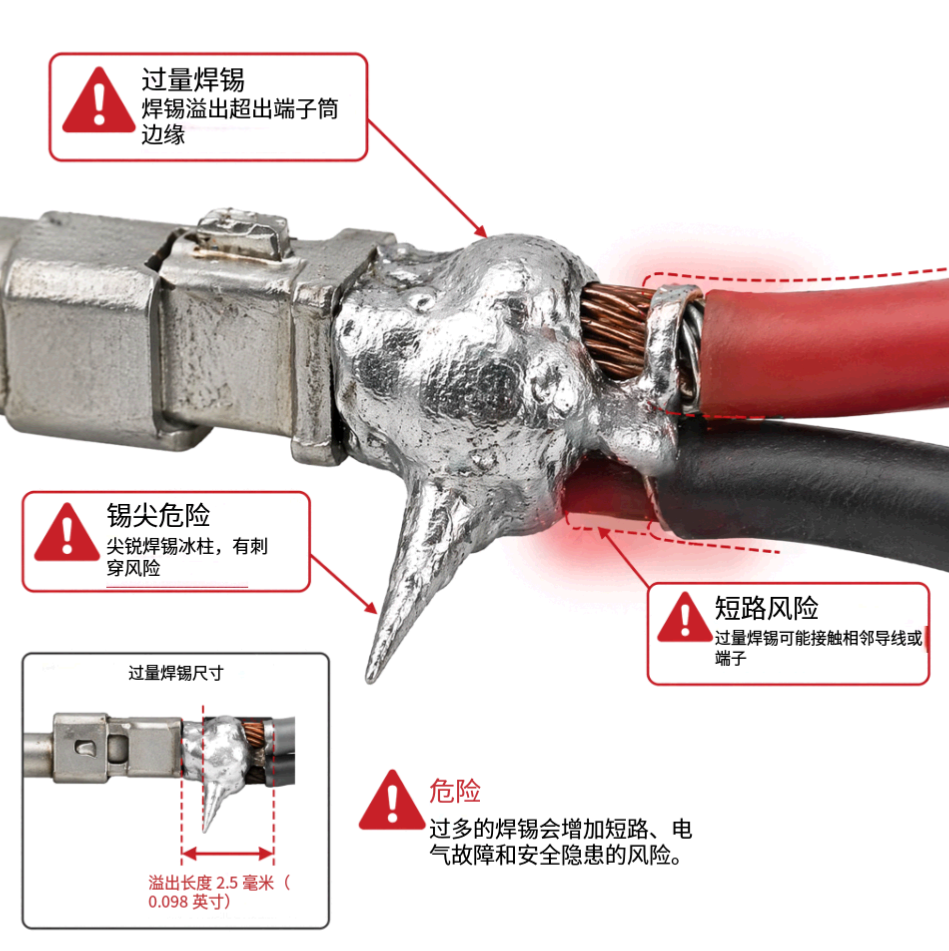

3. 焊料过多：作业时送锡过量、操作把控不当导致。多余焊料易形成锡尖、锡堆，不仅影响线束装配空间，还会大幅提升相邻线路短路、漏电的安全风险，高压线束中尤为危险。

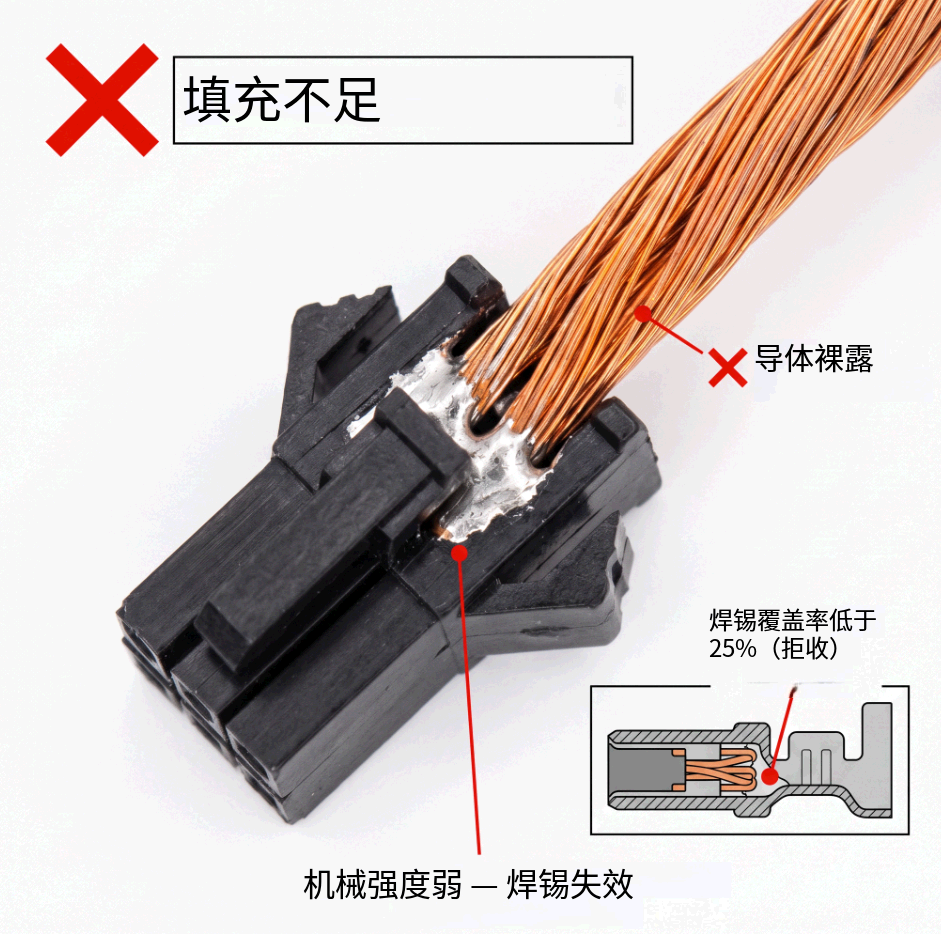

4. 焊料不足：焊料填充量未达标准，接触覆盖率不足。会造成有效导电截面积不够、焊点机械强度薄弱，长期通电易发热、烧蚀，拉扯或震动工况下易出现焊点断裂、线路失效。

线束焊接的核心质控逻辑，是严格落地IPC标准的充分润湿、饱满填充、致密无缺陷三大核心原则。相较于普通压接工艺，焊接连接的精度与稳定性更高，但其质量对制程操作、参数管控、前期预处理依赖性极强。严格遵循IPC规范把控材料、成型、缺陷判定全流程，既能规避各类焊接不良隐患，也能最大程度保障高端线束在复杂工况下的长期稳定运行。
