线束核心组成5 大部件，缺一不可！

线束不是简单的“电线 + 胶带”组成的，而是由 5 大核心部件精密组成！今天让我们来拆解导线的结构，了解这些组成材料的作用和选型要点，一站式带你了解线束的 “内在结构”。

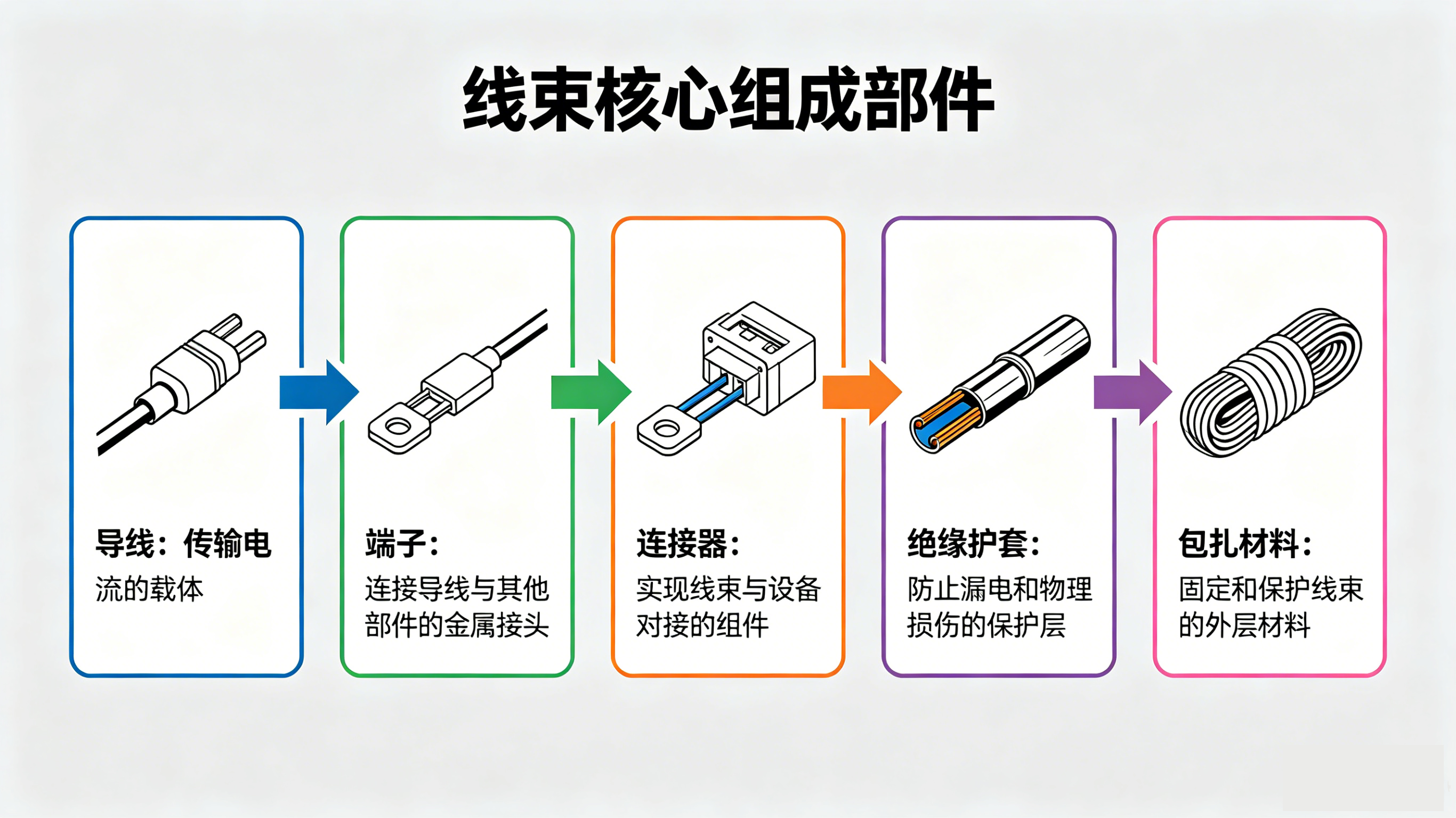

      一套合格线束，由导线、端子、连接器、绝缘护套、包扎材料5 大核心部件组成，每个部件各司其职，缺一不可。

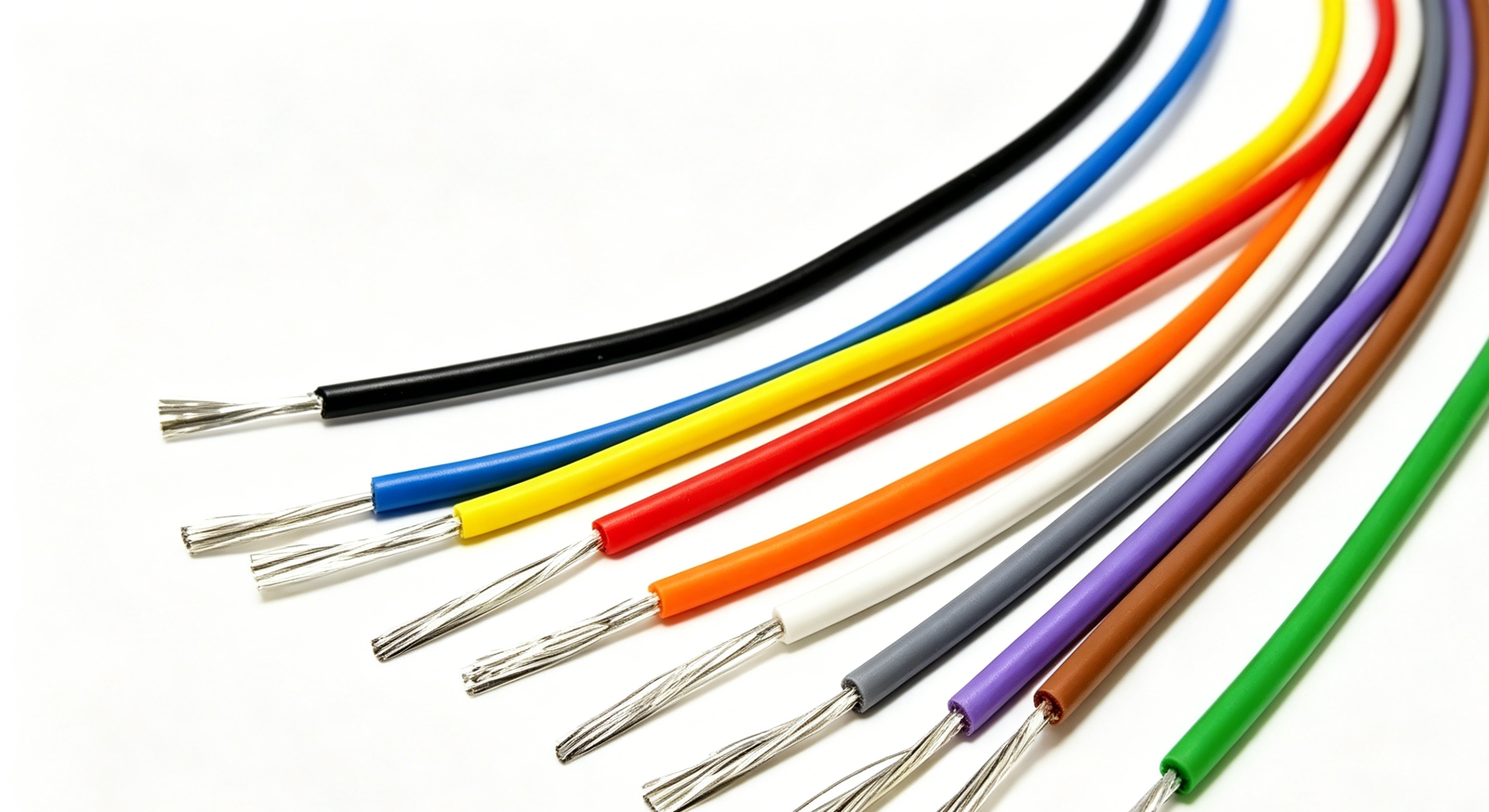

1. 导线：电力 / 信号的 “载体” 核心材质为铜（导电性能好），外层包裹绝缘层（PVC、硅胶等），作用是传输电流、传递信号。 选型关键：根据电流大小、环境温度选择线径（AWG 规格）和绝缘材质。

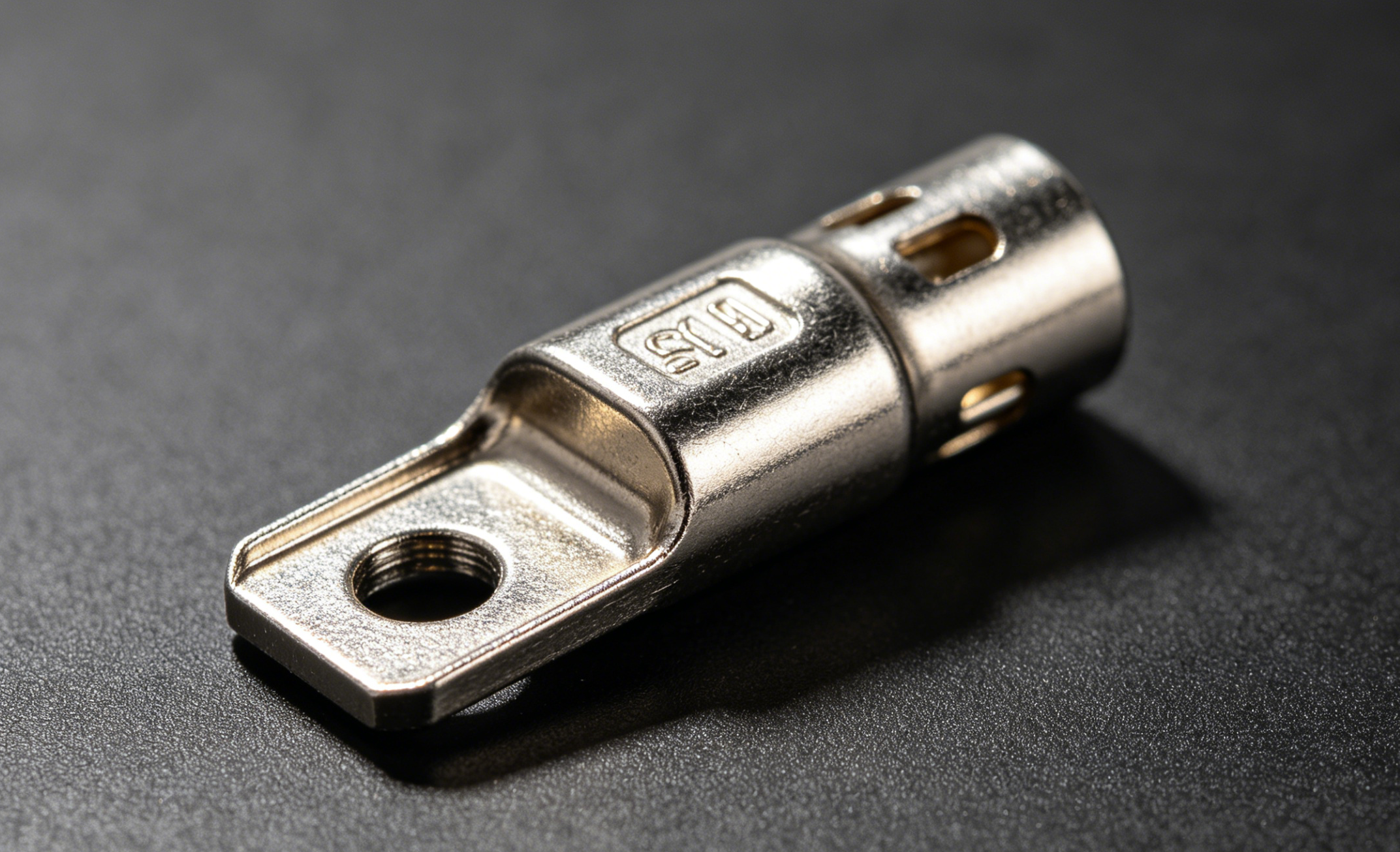

2. 端子：连接的 “核心枢纽” 金属材质（镀锡 / 镀金），通过压接 / 焊接与导线固定，实现导线与连接器、设备的连接。 选型关键：匹配导线线径，镀金端子适合高端设备（防氧化、导电稳定）。

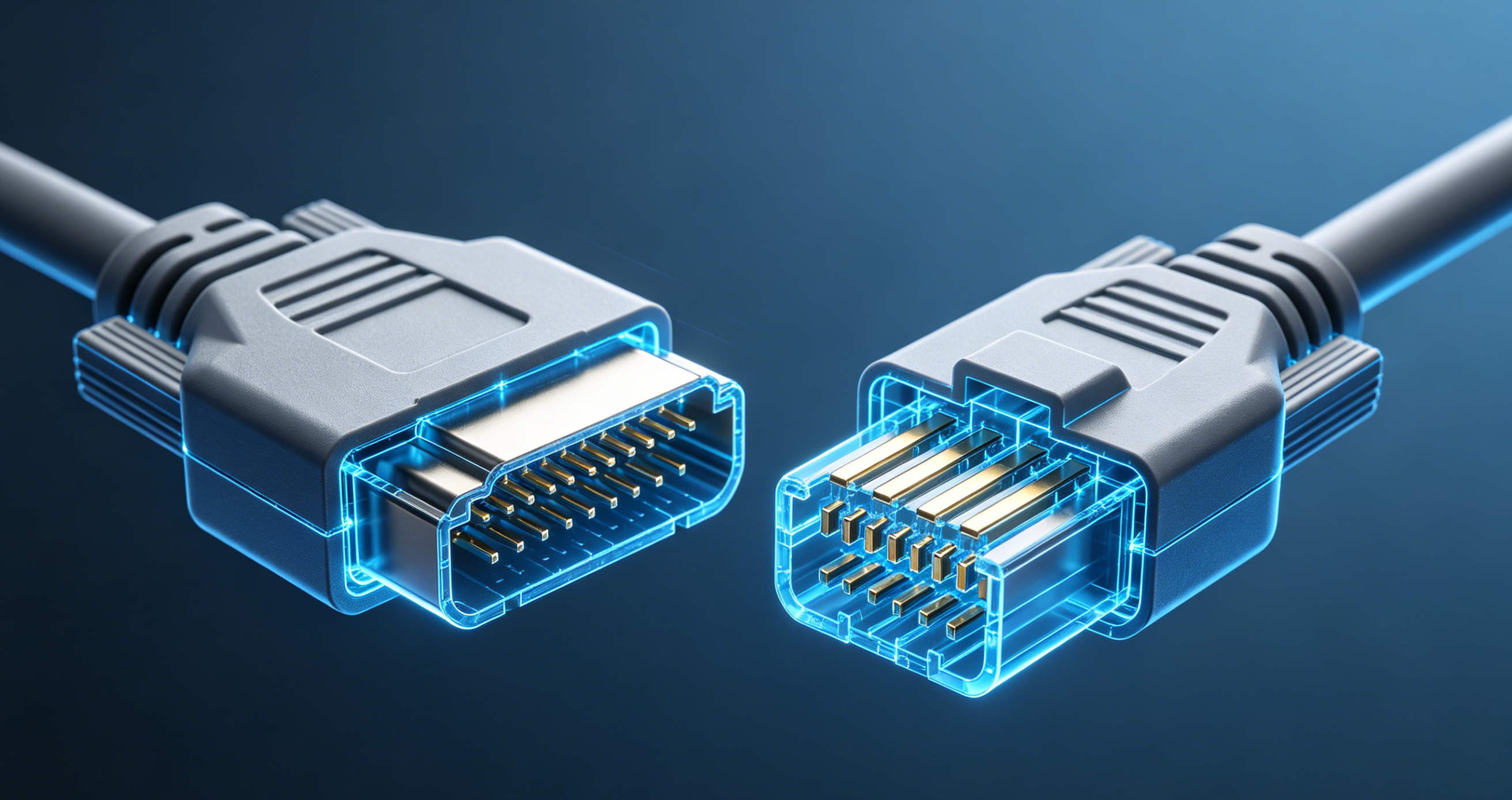

3. 连接器：快速对接的 “接口” 由塑料外壳 + 金属插针组成，分为公头、母头，作用是实现线束与设备、线束与线束的快速插拔。 选型关键：根据使用环境选择防水、防尘、耐高温型号。

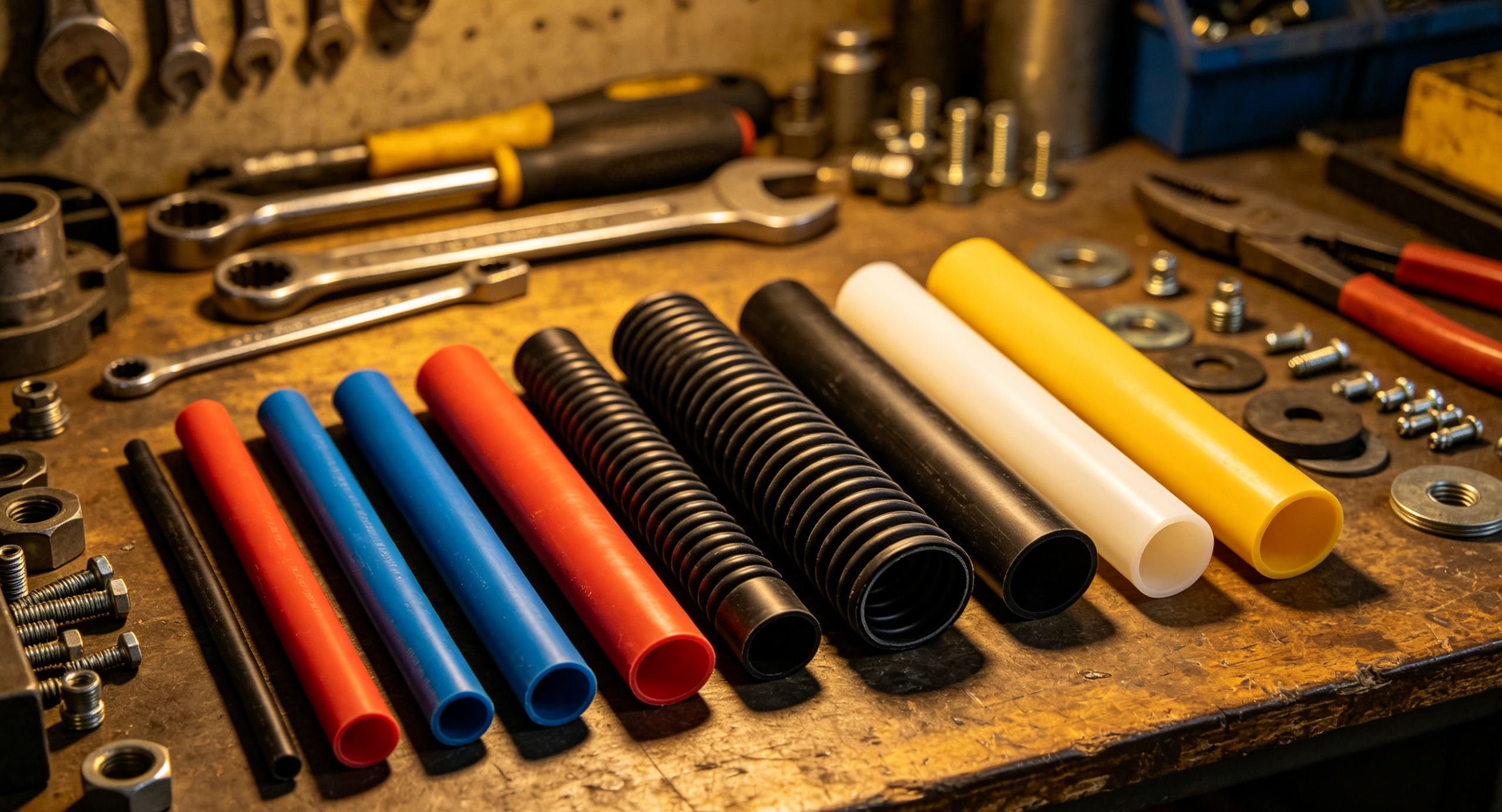

4 绝缘护套：安全防护的 “外衣” 包含热缩管、波纹管、PVC 套管、开口护线套等多品类防护管材，完整包裹导线、端子及接线节点。核心作用多层防护：隔绝漏电实现电气绝缘，抵御车身金属尖锐面耐磨防割，隔绝水汽油污实现防水防腐，隔绝热源耐高温阻燃，缓冲震动减少线路磨损断裂。 选型关键：车载、工程机械等震动恶劣环境优先选波纹管，耐弯折、抗挤压、耐腐蚀；接线节点、细小分支选用热缩管，密封防水；硬质 PVC 套管适配固定无弯折的直线走线；高温发动机区域可选阻燃玻纤护套管。

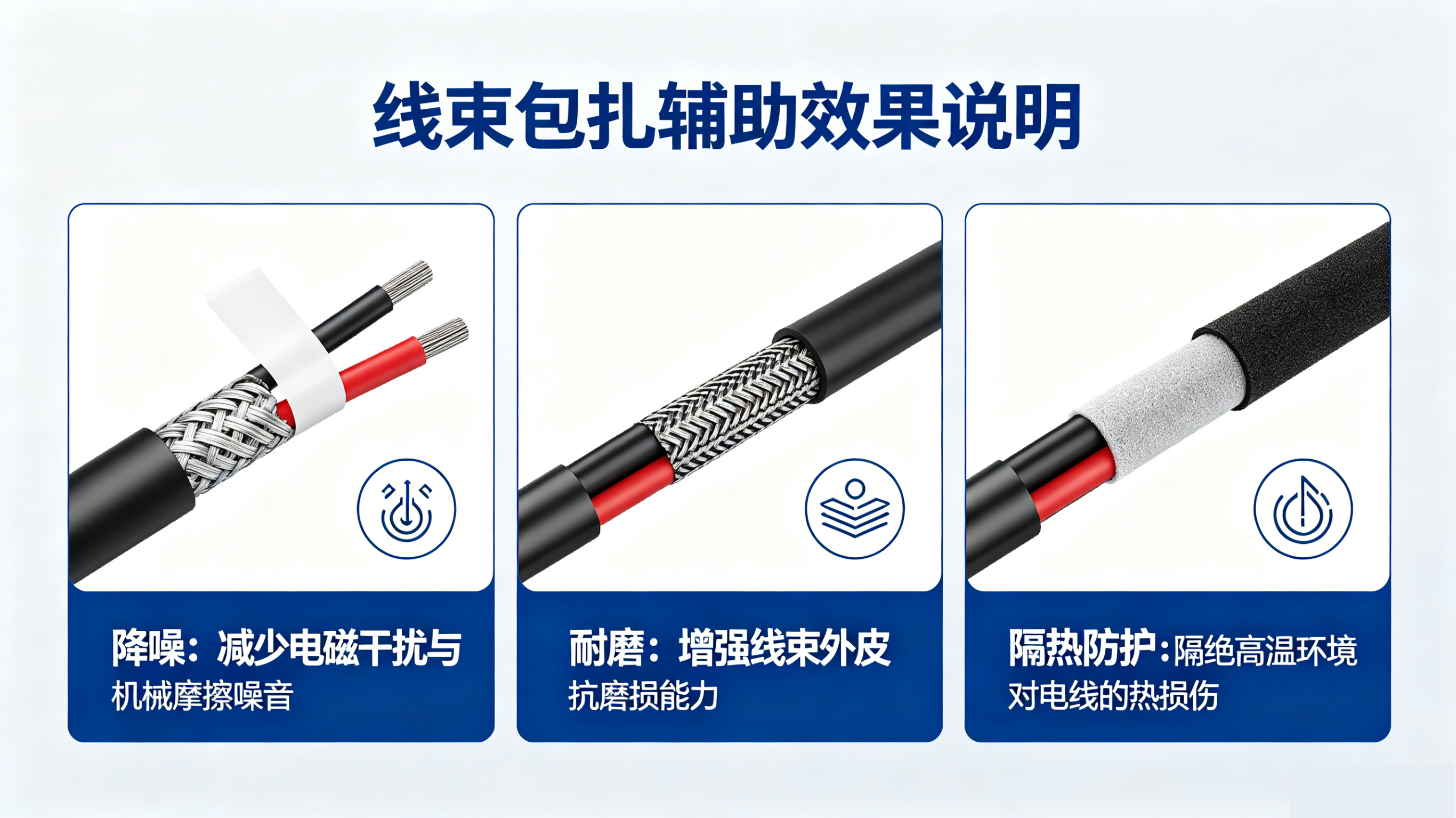

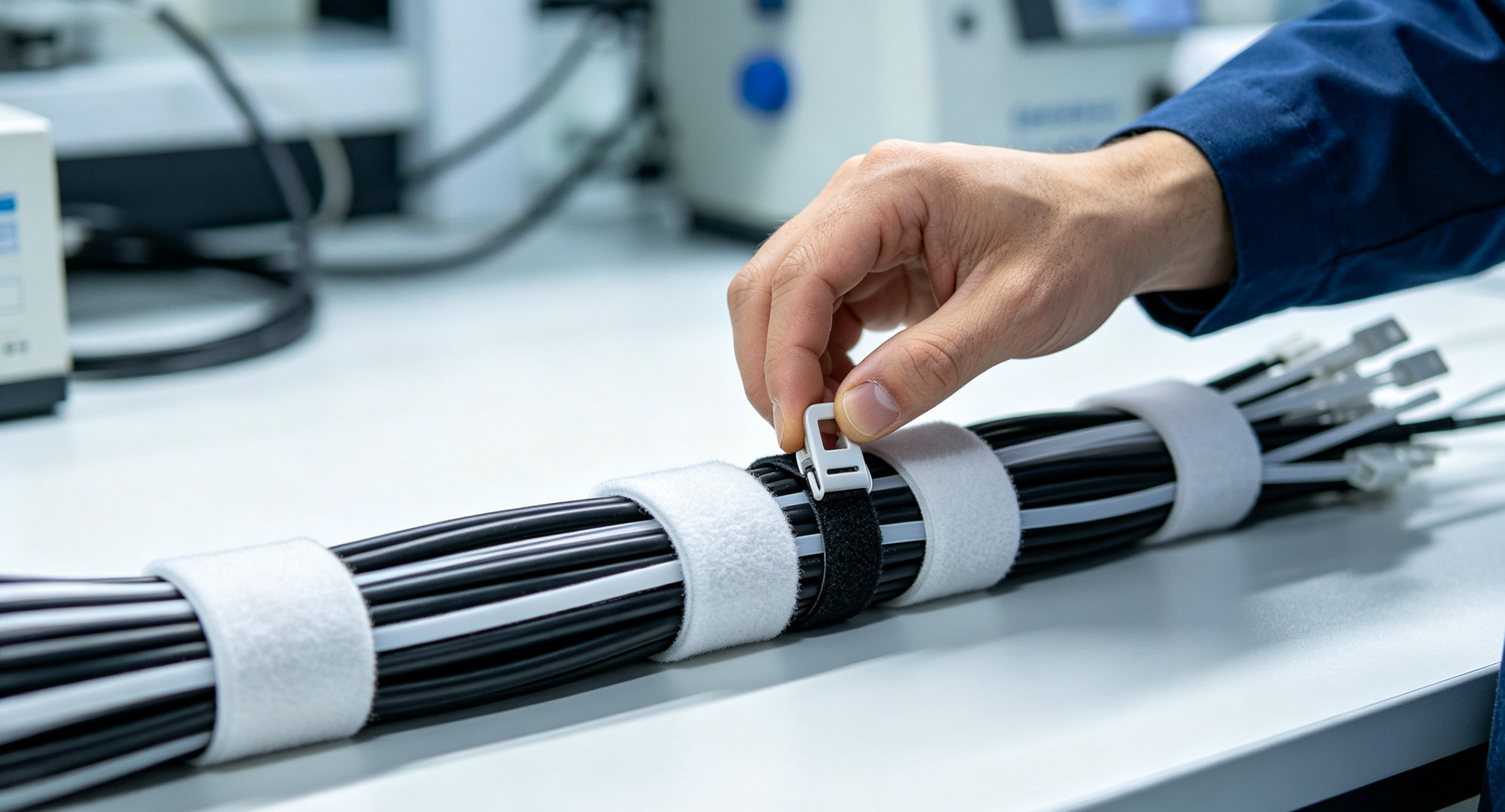

5 包扎材料：线束的 “骨架” 包含尼龙扎带、绒布胶带、PVC 绝缘胶带、编织网管、海绵胶带等，将零散多根导线规整捆扎定型，约束线束走向，避免线路散乱摩擦短路，同时起到降噪、耐磨、隔热防护辅助效果。 选型关键：发动机舱等高温区域选用耐高温阻燃扎带与玻纤编织网管；汽车整车线束主干多用绒布胶带，降噪减震、耐磨防异响；车身钣金摩擦位置搭配海绵胶带缓冲降噪；内饰简易走线选用 PVC 胶带；长距离整束防护可搭配编织网管提升耐磨度。
